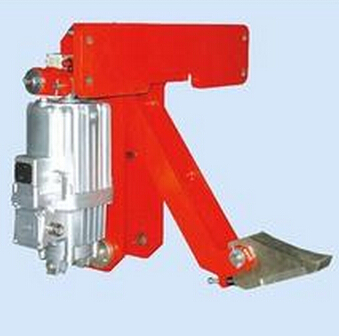

YFX-350/50,YFX-400/80,YFX-450/80YFX-500/80,YFX550/80,YFX630/80電力液壓防風鐵楔制動器
|港口地區專用
YFX-防風鐵契制動器安裝在起重機行走臺車的兩端當起重機行走時,司機先按動鐵契啟 動開,鐵契在電力液壓推動器的作用下提起;然后起重機行走,當起重機停車時間,鐵契可自動或手 動放下,當起重機被風吹動時,車輪壓在鐵契上,是起重機無法再移動,達到防風制動效果。
性能特點
結構緊湊,造型美觀。匹配Ed推動起,動作性能優良,密封性能號,外殼防護等級IP65。
摩擦塊采用先進的高耐磨鋼,性能可靠。
主要擺動鉸點設有自潤滑軸承,傳動效率高,動作迅速靈敏可靠,且壽命長。
手動釋放,維護方便。具有行程開關,顯示工作狀態。
YFX電力液壓防風鐵楔制動器主要作為港口、碼頭、鐵路等露天使用的龍門起重機、裝卸橋、門座 起重機等有軌起重機工作狀態的防風裝置,同時也可與其他裝置共同作用,用于起重機非工作狀態的安全 防風制動措施。起重機工作時時突遇大風,可進行安全制動。 2.1環境溫度: -25°C~+50°C(祥見推動器使用說明書)。 2.2周圍工作環境中不得有易燃、易爆及腐蝕性氣體,空氣相對濕度不大于90%。 2.3一般用于三相AC380V、50Hz(祥見推動器銘牌)。 2.3使用地點的海拔高度符合GB/T755-2000標準。 2.4技術參數:單臺防風鐵楔制動器的防風能力(折算為水平方向的力)F: F=fxN輪(N輪為輪壓,f為摩擦系數=0.46) FX系列防風鐵楔制動器由制動架和相匹配的Ed電力液壓推動器兩大部分組成。當推動器通 電,其推桿迅速升起,并通過杠桿和傳動機構將鐵楔提起,使起重機正常工作;推動器斷電時,推動器 的推桿在彈簧力作用下,并通過杠桿將鐵楔放置在鋼軌上。在暴風突起情況下將車輪楔死,起到安全保 護作用。(注意:當車輪壓住鐵楔時,鐵楔將不能被提起,此時應將起重機向相反的方向開動,待鐵楔 提起后起重機再正常工作。) 4.1安裝:防風鐵楔先松松的用四條螺栓通過4-?L(見上圖)與起重機聯結在一起。 4.2調整:安裝好后,調整固定板位置使鐵楔平直地放置在鋼軌上,同時保證推動器的升起高度h1 為8mm(此時防風鐵楔制動器的工作狀態為楔死狀態,既鐵楔緊靠車輪。如果小于8mm,應通過固 定板上的長孔將制動器整體下移,反之將制動器整體上移。)擰緊安裝螺栓。然后接通電源或用 手動裝置將鐵楔提起到最高處,調整螺栓(4)使鐵楔距離鋼軌不小于16mm,并與車輪不磕碰, 同時保證彈簧(6)的安裝長度在26~28毫米之間(彈簧自由長度為30mm)。斷電時鐵楔 放置在鋼軌上離車輪的距離約50mm。最后用推動器的下降閥s來調整鐵楔的下降速度(首先擰下防 塵蓋,旋進調整螺釘下降速度減慢,反之下降速度加快。建議在制動器斷電后,鐵楔延時6s壓在鋼軌 上。),調整后應使所有的鐵楔在斷電后同時落在鋼軌上。 5.1要定期檢查制動器的工作狀況 5.2檢查時應著重以下各項: 鐵楔距離鋼軌的距離應不小于16mm。 制動器的構件運動是否正常,調整螺母是否緊固。 推動器的工作是否正常,液壓油是否足量,有無漏油和滲油現象,引入電線的絕緣是否良好。 銷軸及心軸磨損量超過原直徑的5%或橢圓度超過0.5mm應更新。 摩擦塊是否正常的貼合在鋼軌上,摩擦表面的狀態是否完好,有無油膩、贓物痕跡,當摩擦塊上的 齒形磨損時應加入調整墊片使摩擦塊底面高出鐵楔地面1 mm,齒形磨損超過一半時,應更換或維修 摩擦塊。 維修時,接通電源或用手動裝置將鐵楔提起到最高處,將銷(16)從銷孔15中取出放在銷孔(17) 中,這時防風鐵楔處在釋放狀態,以便于維修。 6.1因防風鐵楔制動器是單方向起作用,需對稱安裝。所以一臺起重機最少應安裝4臺防風鐵楔制動器 或根據實際需要安裝8臺、12、4N臺(N為常數)。 6.2注意防風鐵楔制動器的安裝位置。正確的是:當某方向的防風鐵楔制動器起作用時其作用點應在 起重機的重心之后(相對起重機運行方向)。如果有的在前有的在后,應通過調整推動器上的下降 閥,使在起重機重心后的防風鐵楔制動器首先制動。 6.3防風鐵楔制動器正常工作時,應使起重機完全停下后,鐵楔再落至軌道上,以避免鐵楔遭受不必要 的沖擊(緊急制動狀態除外),從而延長摩擦塊的使用壽命。 6.4在暴風突起情況下防風鐵楔制動器處于緊急制動狀態,應使起重機大車行走機構與防風鐵楔制動器 同時斷電,將車輪楔死起到安全保護作用。
