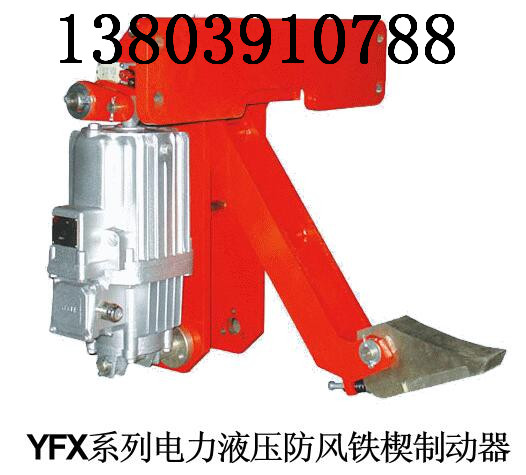

YFX-630/80電力液壓防風鉄楔制動器
YFX-500/80 YFX-550/80 YFX-600/80 YFX-630/80 YFX-700/80 YFX-710/80 YFX-800/80
YFX電力液壓防風鐵楔制動器主要作為港口、碼頭、鐵路等露天使用的龍門起重機、裝卸橋、門座 起重機等有軌起重機工作狀態的防風裝置，同時也可與其他裝置共同作用，用于起重機非工作狀態的安全 防風制動措施。起重機工作時時突遇大風，可進行安全制動。 2.1環境溫度： -25°C~+50°C（祥見推動器使用說明書）。 2.2周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。 2.3一般用于三相AC380V、50Hz（祥見推動器銘牌）。 2.3使用地點的海拔高度符合GB/T755-2000標準。 2.4技術參數：單臺防風鐵楔制動器的防風能力（折算為水平方向的力）F： F=fxN輪（N輪為輪壓，f為摩擦系數=0.46） FX系列防風鐵楔制動器由制動架和相匹配的Ed電力液壓推動器兩大部分組成。當推動器通 電，其推桿迅速升起，并通過杠桿和傳動機構將鐵楔提起，使起重機正常工作；推動器斷電時，推動器 的推桿在彈簧力作用下，并通過杠桿將鐵楔放置在鋼軌上。在暴風突起情況下將車輪楔死，起到安全保 護作用。（注意：當車輪壓住鐵楔時，鐵楔將不能被提起，此時應將起重機向相反的方向開動，待鐵楔 提起后起重機再正常工作。） 4.1安裝：防風鐵楔先松松的用四條螺栓通過4-?L（見上圖）與起重機聯結在一起。 4.2調整：安裝好后，調整固定板位置使鐵楔平直地放置在鋼軌上，同時保證推動器的升起高度h1 為8mm（此時防風鐵楔制動器的工作狀態為楔死狀態，既鐵楔緊靠車輪。如果小于8mm，應通過固 定板上的長孔將制動器整體下移，反之將制動器整體上移。）擰緊安裝螺栓。然后接通電源或用 手動裝置將鐵楔提起到最高處，調整螺栓（4）使鐵楔距離鋼軌不小于16mm，并與車輪不磕碰， 同時保證彈簧（6）的安裝長度在26~28毫米之間（彈簧自由長度為30mm）。斷電時鐵楔 放置在鋼軌上離車輪的距離約50mm。最后用推動器的下降閥s來調整鐵楔的下降速度（首先擰下防 塵蓋，旋進調整螺釘下降速度減慢，反之下降速度加快。建議在制動器斷電后，鐵楔延時6s壓在鋼軌 上。），調整后應使所有的鐵楔在斷電后同時落在鋼軌上。 咨詢電話 138 0391 0788 5.1要定期檢查制動器的工作狀況 5.2檢查時應著重以下各項： 鐵楔距離鋼軌的距離應不小于16mm。 制動器的構件運動是否正常，調整螺母是否緊固。 推動器的工作是否正常，液壓油是否足量，有無漏油和滲油現象，引入電線的絕緣是否良好。 銷軸及心軸磨損量超過原直徑的5％或橢圓度超過0.5mm應更新。 摩擦塊是否正常的貼合在鋼軌上，摩擦表面的狀態是否完好，有無油膩、贓物痕跡，當摩擦塊上的 齒形磨損時應加入調整墊片使摩擦塊底面高出鐵楔地面1 mm，齒形磨損超過一半時，應更換或維修 摩擦塊。 維修時，接通電源或用手動裝置將鐵楔提起到最高處，將銷（16）從銷孔15中取出放在銷孔（17） 中，這時防風鐵楔處在釋放狀態，以便于維修。 6.1因防風鐵楔制動器是單方向起作用，需對稱安裝。所以一臺起重機最少應安裝4臺防風鐵楔制動器 或根據實際需要安裝8臺、12、4N臺（N為常數）。 6.2注意防風鐵楔制動器的安裝位置。正確的是：當某方向的防風鐵楔制動器起作用時其作用點應在 起重機的重心之后（相對起重機運行方向）。如果有的在前有的在后，應通過調整推動器上的下降 閥，使在起重機重心后的防風鐵楔制動器首先制動。 6.3防風鐵楔制動器正常工作時，應使起重機完全停下后，鐵楔再落至軌道上，以避免鐵楔遭受不必要 的沖擊（緊急制動狀態除外），從而延長摩擦塊的使用壽命。 6.4在暴風突起情況下防風鐵楔制動器處于緊急制動狀態，應使起重機大車行走機構與防風鐵楔制動器 同時斷電，將車輪楔死起到安全保護作用。
