ywz8-400/E80電力液壓制動器

ywz8-400/E80電力液壓制動器

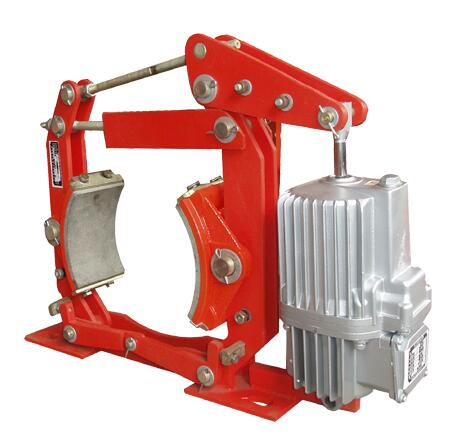

YWZ8系列液壓制動器
                一、概述
     YWZ8系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合JB/ZQ4388-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要動動鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果極佳。

二、產品型號及意義




三、使用條件
1、環境溫度-20℃~+50%（低于推動器改為YH-10航空液壓油）
2、空氣相對濕度不大于90%
3、一般用于三相交流電源，50HZ，380V；
4、海高度符合GB755-87標準；
5、在無爆炸危險，且介質中無足以腐蝕金屬和破壞絕緣的氣體及放電塵埃中；

四、外形尺寸圖


五、技術數據、外形尺寸表（毫米）


型號制動力矩N.M退矩Dh1KidG1G2FbHMC推動器匹配推動器
YWZ8-200/23Ed23/5 0.7200170190601719525010090460155160
YWZ8-200/30Ed30/5 YWZ8-300/30Ed30/5 13002402708022275300130140605240160
YWZ8-300/50Ed50/6 195
YWZ8-300/80Ed80/6
YWZ8-400/50Ed50/6 140032032513022350400180180600332195YWZ8-400/80Ed80/6 YWZ8-400/121Ed121/6 140240YWZ8-500/121Ed121/6 1.250040038015022405455200200920410240
YWZ8-500/201Ed201/6 YWZ8-600/121Ed121/6 1.600475475170265005502202401110410240YWZ8-600/201Ed201/6 YWZ8-600/301Ed301/6 YWZ8-700/201Ed201/6 1.3700550540200345756402702801275410240YWZ8-700/301Ed301/6 YWZ8-800/301Ed301/12 1.6800600620240346607503103201380410240

YWZ YWZB電力液壓制動器

YWZ YW電力液壓制動器

YWZ YWZB YWZ4系列電力液壓制動器 YWZ-200/25 YWZB-200/25 YWZ4-200/25 概述 用途 ■ 電力液壓制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動 符合標準 ■YWZ YWZB YWZ4系列的電力液壓制動器安裝尺寸和制動力矩參數符合GB/ZQ4388-1997標準，技術條件符合JB/T6406-2006標準： 主要特點 ■性能安全可靠，制動平穩，動作頻率高。 ■主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。 ■無石棉制動襯墊與制動瓦塊采用卡裝插入式，安全可靠，更換方便快捷。 ■連鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。 ■YWZ YWZB YWZ4系列電力液壓制動器制動瓦安裝形式為鉚接式，如需插入式訂貨時須注明。 特殊要求 ■根據用戶需要，可生產各種常開、防爆及非標產品。 注：若安裝尺寸為括號內尺寸時，訂貨時需特別指出。YWZB、YWZ4B、YWZ8、YWZ13可互換，YWZB匹配YT型推動器，YWZ4B、YWZ8、YWZ13匹配Ed型推動器。YWZ8、YWZ13有等退距裝置，YWZ13彈簧在側面，彈簧布置在彈簧管內，附有制動力矩標尺，可加裝襯塊自動磨損補償裝置。YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器 YWZ系列電力液壓塊鼓制動器 YWZ4B系列電力液壓鼓式制動器 YWZ9系列電力液壓鼓式制動器 YWZ12系列電力液壓鼓式制動器 YWZ13電力液壓鼓式制動器 YWZ10電力液壓鼓式制動器 YW系列電力液壓鼓式制動器 YWZ3電力液壓鼓式制動器 YWZ4電力液壓鼓式制動器 YWZ5電力液壓鼓式制動器 YWZ5電力液壓鼓式制動器 電力液壓制動器型號：YWZ4 YWZ5 YWZ8 電力液壓制動器選型： 隔爆電力液壓制動器： 電力液壓塊式制動器： 電力液壓制動器原理： 電力液壓鼓式制動器： YWZ電力液壓制動器 電力液壓礦用制動器
