液壓站和盤式制動器的使用方法

液壓站和盤式制動器的使用方法

1.YQP（SBD)系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365
2.SB系列：SB50 SB100 SB160 SB250 SB365
3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III
4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40
5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41
6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195
7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120
8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE
9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A
10.輪邊:YLBZ25-160 YLBZ40-160 YLBZ40-180 YLBZ40-200 YLBZ40-150 YLBZ63-180 YLBZ63-200

YLBZ63-210 YLBZ100-200
11.銅基：FSH30 BSFA70 HB30
12.鉆機：BSC90 ZWPS65-1

13.風電高速軸：（0.8兆瓦、1.5兆瓦、2兆瓦）
根據您的需求選擇耐溫，耐磨，選用材料，提供圖紙，或提供技術要求設計摩擦系數按照要求生產。

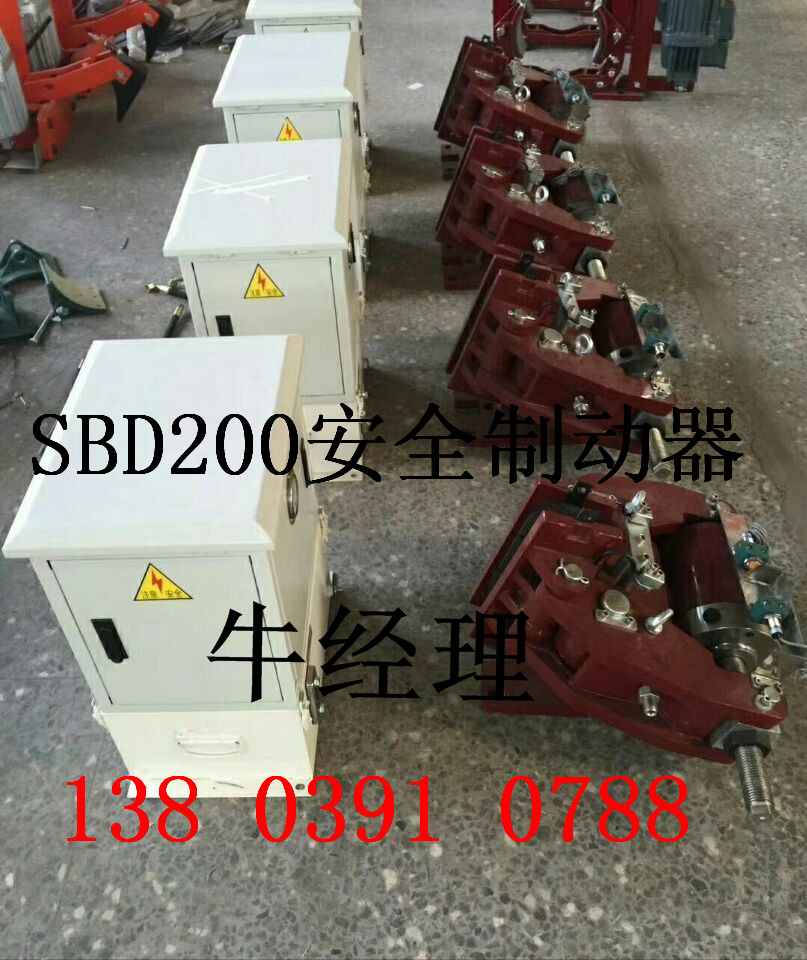

SB,SBD Series Safety Brakes

應用:液壓安全(緊急)制動器，是一種使用在低速軸(卷筒軸)上的大功率制動裝置，可廣

泛用于大中型起重機、港口裝卸機械起升以及臂架府仰機構低速軸的緊急安全制動。礦用

卷揚機、提升機和大功率傾角式皮帶運輸機的工作制動和緊急安全制動，纜車和索纜起重

機驅動機構的安全制動，鑄造起重機等特種起重機起升機構低速軸的安全(緊急)制動。

Application:

Hydraulic safety (emergency) brakes are high-power brakingdevices which can be wildly used as emergency safetybrake

on low speed shafts for the lifting control and pitchingmechanism of various large and middle crane、port handling

machinery. They are also applied for the same purpose formine winder ,lifter ,elevators ,belt conveyers ,cablecars,

foundry and cable cranes and so on.

■常閉式設計,安全可靠;特制碟簧施力制動,需另配液壓驅動釋放裝置。

■動作靈敏，閉合(上閘)時間短。

■可配有開閘限位開關和襯墊磨損極限限位開關，可進行聯鎖保護和故障顯示(采用PLC控

制時)。

■高性能無石棉硬質摩擦襯墊，摩擦系數穩定，不損傷制動盤且對水介質和鹽霧(海水)不敏感。

■合理的密封結構設計和進口名牌密封件。效果好、壽命長。

■安裝位置靈活，使用、調整、維護簡單。

主要特點

Main feature:

■Normally closeddesign, safe and reliable; specially-designed disc springsapplied.

■Swift actions andshort braking time.

■Equipped withrelease limit switch and lining wear limit-switch can realizeinterlocking protection and failure

indication by PLC.

■Brake lining is madefrom non-asbestos hard material, which has high and stable frictionperformance, and it is

insensitive to water, salt and other environmentalagents.

■Excellent sealingensure the brake long service life.

■Convenient ofinstallation and ease of maintenance.

●安全制動器。

制動力大，和工作制動器一樣。

發現超速的情況下，用作緊急制動，正常情況下靜態制動器響應時間短。

安裝公差大，制動盤端面跳動：最大值±0.2mm。底座相對于盤的垂直度偏差：±0.4‰。

該系列包括下列類型制動器：

所有SE系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。

所有SH系列—主要是ST系列。液壓釋放。工作時帶有液壓站。

所有SP系列。氣動釋放(5bar)

備注：ST1SE、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。

■根據用戶不同的需求，可加裝下列裝置：

●襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)。

●制動顯示(通過顯示開關實現)。

●手動釋放顯示(通過顯示開關實現)

●特殊應用

●用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等)

●特殊盤(厚度、直徑、材料等)。
