電力液壓推動器ED30/5最新優惠價格

電力液壓推動器ED30/5最新優惠價格

電力液壓推動器ED23/5最新優惠價格

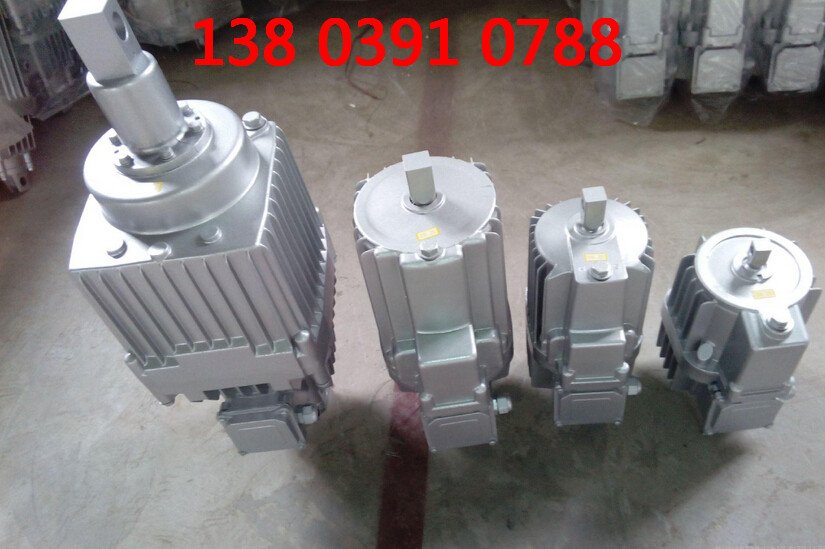

Ed系列電力液壓推動器

 一、ED推動器概述　　Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。二、推動器設計特點　　外殼為鑄造鋁合金、重量輕，外形美觀；　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；　　Ed系列全部密封件和軸承采用世界產品，密封可靠，壽命長；　　Ed系列緊固件為不銹鋼材質，美觀耐用。三、安裝方式的選擇　　垂直安裝：活塞桿連接塊朝上；　　水平安裝和中間任意位置：主參數標牌朝上；　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。四、附加裝置　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教??；　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；行程開關：根據用戶要求，推動器可以裝機械式行程開關。

用途ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

正常工作條件電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級制動器使用條件：連續工作S1連續工作S2，負載持續率FC=60%

額定電壓為380V三相，頻率50Hz

使用地點的海拔高度等級符合（GB755-87）標準周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

ED201/6,ED301/6,ED50/12,ED80/12
ED201/6,ED301/6,ED50/12,ED80/12
ED201/6,ED301/6,ED50/12,ED80/12
ED201/6,ED301/6,ED50/12,ED80/12
ED23/5,ED30/5,ED40/4,ED50/6電力液壓推動器，液壓推動器生產廠家 ，液壓推動器價格
ED70/5,ED80/6,ED100/6,ED121/6電力液壓推動器，液壓推動器生產廠家 ，液壓推動器價格
ED201/6,ED301/6,ED50/12,ED80/12電力液壓推動器，液壓推動器生產廠家 ，液壓推動器價格
ED121/12,ED201/12,ED301/12,ED450/12電力液壓推動器，液壓推動器生產廠家 ，液壓推動器價格
ED630/12,ED121/8,ED201/8,ED301/8,ED450/8電力液壓推動器，液壓推動器生產廠家 ，液壓推動器價格

符合標準
ED系列符合DIN15430，JB/T6406. 3-92標準。
主要特點
1、外殼為鑄造鋁合金，重量輕，外形美觀；
2、電機為非油侵式結構，B級或F級絕緣（根據用戶要求），耐熱性好，壽命長；
3、電機接線盒設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55；
4、電機軸和推桿均表面特殊處理，使密封件壽命大大延長；
5、油缸殼體在一側設有平衡氣室，使推動器在0-180°，任何方向安裝，從而擴大其使用范圍；
6、全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
7、緊固件為不銹鋼材質，美觀耐用。
附加裝置
1、上位限位開關：可指示制動器是否打開，推桿是否推到規定位置等信息；
2、下位限位開關：可指示制動器是否正確閉合，推桿是否回到規定位置信息，可同時設置上下限位開關；
3、增設內置式彈簧（僅短行程推動器可以），彈簧力可由用戶確定，但不得超過內置彈簧力（見參數表）；
4、增設加熱器：在使用地點環境溫度低于-25℃時，用戶需要，可增設加熱器，加熱器參數表見附表1；
5、上升延時閥和下降延時閥，可無級延長上升或下降時間，延時范圍為額定動作時間至30秒，具體延時值可根據用戶要求調定。

BEd系列隔爆型電力液壓推動器（以下簡稱“推動器”）主要適用于操作電力液壓鼓式制動器及操動唧筒、棘輪、閥等，還可操動各種形式的杠桿裝置，作出各種不同的運動，如往復、搖擺、圓周運動等，
本產品執行企業標準Q/JZHF01-2009隔爆型電力液壓推動器技術條件。防爆標志為“ExdⅠ ”，適用于煤礦帶式輸送機（非采掘工作面）及礦井提升設備等用電力液壓鼓式
制動器用的電力液壓推動器。
推動器是實現某些機械設備半自動化、自動化的理想元件，活塞桿采用先進的防護，可減少磨損和腐蝕，有雙層防護密封、液壓系統的油腔采用雙層密封圈，從而大大提高了推動器的使用壽命，該推動器具有動作平穩無噪音，耗電少，使用壽命長，維修方便等優點。
2、工作條件
2.1、海拔高度不超過2000m。
2.2、周圍環境溫度為-20℃～40℃。
2.3、電源為三相交流電源，額定頻率50Hz，額定電壓380V/660V，允許電壓波動為＋10%～－25%.
2.4、電機工作制為S1連續工作制，也可S3斷續周期工作制，斷續周期工作制時的負載持續率不大于60%。
2.5、允許在有瓦斯、煤塵爆炸性氣體混合物的環境中。工作條件應符合《煤礦安全規程》（2006年）的規定。
2.6、推動器電動機為F級絕緣
2.7、 周圍空氣相對濕度不大于95%
2.8、周圍環境的污染等級允許為3級。
3、型號命名規則
BEd　□ /　□  (  )
　　　　　               電壓等級，單位為伏特（V）
額定行程代號
推力代號
電動機為內置式隔爆型電力液壓推動器
4、結構及工作原理：
     BEd系列電力液壓推動器主要由隔爆電機、中間法蘭、葉輪、成套活塞等組成。接通推動器電源，電機旋轉帶動葉輪產生壓力油，推動活塞及連桿向上運行。達到預定行程后維持其推力。電源斷開，電機及葉輪停止轉動不再產生壓力油，活塞及連桿在外力作用下恢復原位。（見圖一）

6、安裝調整與使用要求
6.1、安裝前須進行下列各項檢查，若不符合要求，不允許使用。
6.1.1  推動器銘牌的推力應與所需推力相符。
6.1.2 有隔爆標志和隔爆合格證編號。井下使用的產品應有"MA"標記
6.1.3  推動器的隔爆級別、組別應符合爆炸性混合物場所的要求。
6.1.4  所有緊固螺栓應擰緊，隔爆外殼各部件應連接妥當。
6.1.5  所有隔爆零件應無裂紋和影響隔爆性能的缺陷。
6.1.6 定子繞組與機殼間絕緣電阻不低于0.38M （額定電壓380V）、0.66M （額定電壓660V）,1.4 M(額定電壓1140V)
6.2、安裝位置
推動器一般為垂直安裝，（電機應在下方），也可傾斜或水平安裝，但必須注意，傾斜或水平安裝時，應使平衡氣室朝上,必須保證推動器整體能夠擺動，活塞桿不允許承受徑向力。將推動器的上下連接孔與所匹配的機構用銷軸連接，并加墊圈和開口銷。推動器連桿都可以旋轉. 推動器在工作狀態下，其上端連桿與缸體上沿應有一定的距離，一般應不低于5mm。
6.3、電氣接線
接線時，用配置的專用扳手卸下接線盒蓋上的三條螺栓，打開接線盒蓋，將電纜通過隔爆接線管口進入接線盒并按要求接好三相電源線(相序無要求)及地線。然后裝上接線盒蓋，擰緊螺栓。接線盒要保持清潔，并且保證密封墊的正確位置，且不被損壞，電機引人電纜的直徑要與橡膠密封圈的孔徑相符，所用電纜最大截面為4X4mm2,  保證橡膠圈與電機出線口無間隙，否則將失去隔爆性能。引入裝置密封圈老化變質時應及時更換，尺寸為￠16X￠35X26. 通電前，應檢查電源電壓的三相平衡及電壓的波動范圍是否符合國際規定。
嚴禁帶電開蓋!!!
6.4、內、外接地螺栓應可靠地接地。
6.5、推動器出廠時工作油液已裝好，可直接使用，由于油的減少會引起推動器技術數值的改變，甚至不能啟動，所以除正常的檢修之外，不得隨意打開注油螺塞或溢油螺塞
根據用戶的需求可加裝以下附加功能：
時間調節閥  調節前擰掉標'S'和'H'的盲塞，然后旋轉調節螺桿進行上升時間和下降時間的無級調整。
螺桿旋進（向右旋）＝行程時間增大　　
螺桿旋出（向左旋）＝行程時間縮短
應注意最大調節量為20轉，裝有閥的推動器在出廠時行程時間已調整為5秒，調整后盲塞要擰緊。
行程開關 　推動器可裝設行程開關，用于指示活塞位置，可設單雙行程開關。
6.6、推動器安裝完成后，應通電運行若干次，檢查無異常后即可投入使用。
       7. 使用與維護
7 .1定期檢查推動器的工作是否正常。其檢查期限可根據工作情況定為班檢、日檢等.
接線是否牢固，以免震動出現的短路、斷路，燒毀電機。
每六個月檢查一次油液，當油液變質或混入雜物時應該換油，油液不足應補充油液，用戶可從注油螺塞加注，不得超過溢油螺塞的位置。應注意，在注油過程中，上下拉動推桿幾次，以便排出空氣，使油液充實油腔。
7.2、推動器工作時應注意動作是否正常，有無漏油、滲油現象，油缸油液是否足量，不足時應適當補充。
7.3、在更換安裝隔爆零件時，應注意保護好隔爆面。所有隔爆面不得有損傷和銹蝕，零件在安裝中應在隔爆面涂敷204-1防銹油。
7.4、推動器運行時軸承允許溫度不得超過95℃（溫度計法）軸承最好半年檢查一次，并更換潤滑脂，更換前須用汽油洗干凈，潤滑脂采用ZFG-2復合鈣基潤滑脂。
7.5、當推動器安裝在主機上之后，如須重新涂漆時，謹防活塞桿上著漆，否則將破壞其密封性。
7.6、當推動器放置一年半以上時，使用前應檢查是否滲油現象。
8、儲存運輸
1、            在儲存推動器時，應保持干燥，防止受潮，避免周圍環境溫度的急劇變化。
2、            在運輸中，要防止雨淋，不能用繩子套在推桿上搬運。
根據周圍介質溫度的不同，推薦按下表選用液壓油：
周圍介質溫度
推薦選用油液（L-LH液壓油）
執行標準
-20℃～40℃
DB-25變壓器油
GB/T11118。1-94
0～-20℃
YH-10航空液壓油
GB/T11118。1-94
