Ed30/5正品金箍牌電力液壓推動器價格

Ed30/5正品金箍牌電力液壓推動器價格

Ed23/5正品金箍牌電力液壓推動器價格

Ed50/6正品金箍牌電力液壓推動器價格

Ed80/6正品金箍牌電力液壓推動器價格

Ed121/6正品金箍牌電力液壓推動器價格

Ed201/6正品金箍牌電力液壓推動器價格

Ed301/6正品金箍牌電力液壓推動器價格

Ed301/12正品金箍牌電力液壓推動器價格

Ed201/12正品金箍牌電力液壓推動器價格

ED電力液壓推動器由兩部分組成，驅動電動機及器身(離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
　　當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
　　由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。
　　當斷電時 ，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。
　　電力液壓推動器常與制動架配合使用，廣泛用于各類傳動裝置的制動。
??

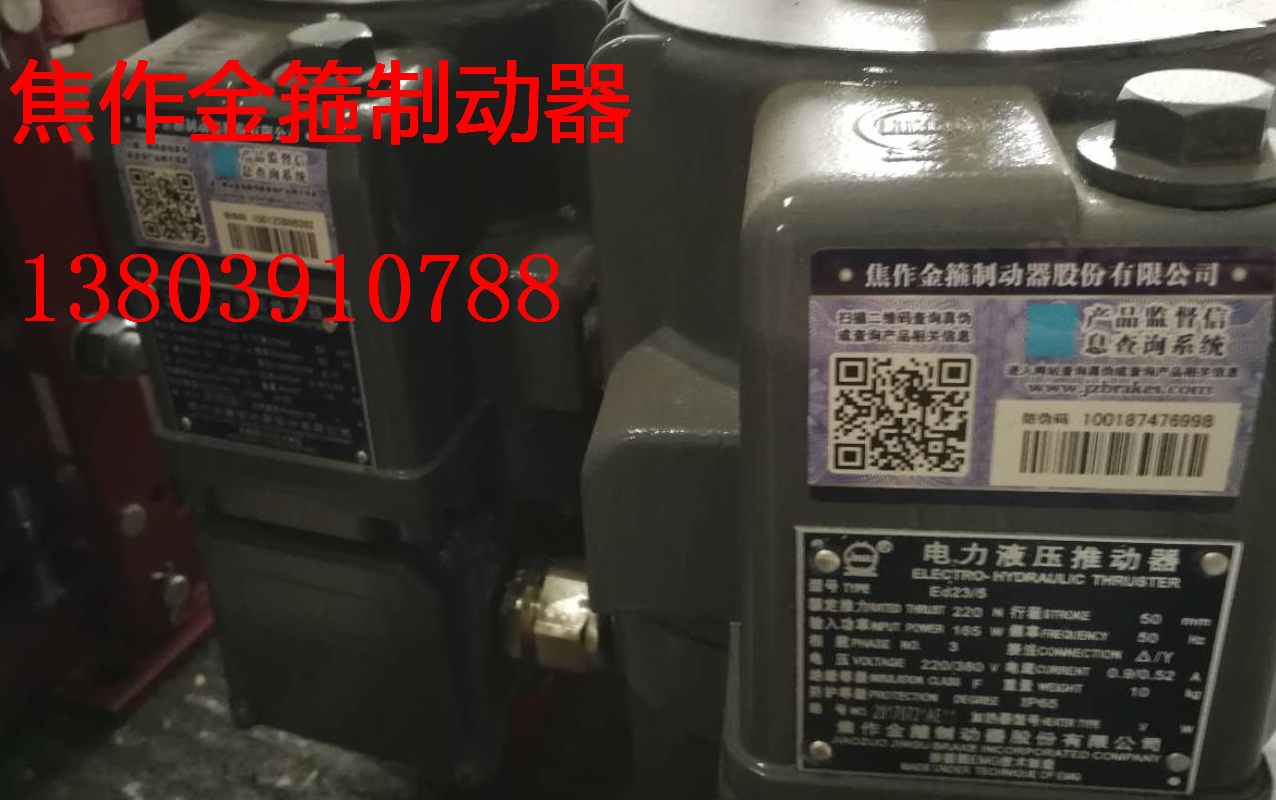

ED系列電力液壓推動器
　　一、概述
　　Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
　　二、設計特點
　　外殼為鑄造鋁合金、重量輕，外形美觀；
　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
　　Ed系列緊固件為不銹鋼材質，美觀耐用。
　　三、安裝方式的選擇
　　垂直安裝：活塞桿連接塊朝上；
　　水平安裝和中間任意位置：主參數標牌朝上；
　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
　　四、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；
　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；
　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；
　　行程開關：根據用戶要求，推動器可以裝機械式行程開關。
　　用途
　　ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。
　　正常工作條件
　　電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
　　使用條件：
　　連續工作S1連續工作S2，負載持續率FC=60%
　　額定電壓為380V三相，頻率50Hz
　　使用地點的海拔高度等級符合（GB755-87）標準
　　周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
　　垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
　　主要技術參數
　　
型號 額定推力
(N) 額定行程
(mm) 動作行程 制動彈簧力
(N) 額定頻率
(Hz) 輸入功率
(W) 額定電壓
(V) 額定電流
(A) 工作頻率 重量(Kg)
上升 下降
短行程推動器 偏差±20%
Ed23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
Ed30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
Ed50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
Ed80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
Ed121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
Ed201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
Ed301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40
　　用途
　　連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。
　　表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

生產銷售YWZ-YWZ13，YW，YWL系列電力液壓制動器，ZWZ，TJ2A系列電磁鐵制動器，YPZ系列盤式制動器 Ed推動器，YT1系列電力液壓推動器，BYT1系列隔爆電力液壓推動器，氣動推動器和液壓裝置。目前產品有三十多個系列、五百多個規格，具備年生產6萬臺套的能力。本公司是起重機協會和建筑機械行業會會員單位，并取得由國家起重運輸機械產品質量監督檢驗檢測中心頒發的制動器《產品質量認可證書》、《型式試驗認可證書》，《特種設備型式試驗合格證》書。并通過中國方圓認證委員會ISO：9000既GB/T19001-2000《質量管理體系認證》。2004年榮獲河南省優質產品稱號。2008年4月獲得全國工業產品生產許可證（防爆電器類）
