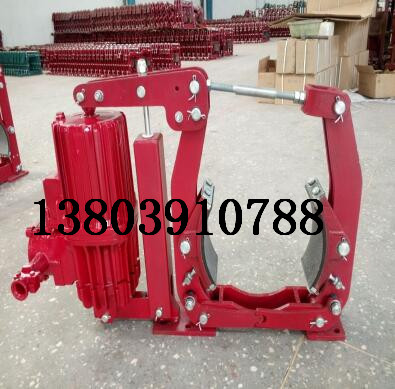

防爆液壓抱閘制動器DYW-315/50 380-660V 660-1140v

防爆液壓抱閘制動器DYW-315/50 380-660V 660-1140v

DYW系列電力液壓防爆制動器安裝尺寸符合GB6333-86標準，技術要求符合JB6406-2006標準。

DYW系列電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、建筑機械運動裝置的機械制動。采用單推桿電力液壓推動器作為驅動裝置的制動器與采用雙推桿的制動器相比，具有動作速度快、使用壽命長、允許的高操作頻率高等優異的技術指標

主要特點

主要擺動鉸點設有自潤滑軸承，傳動效率高、壽命長，在使用過程中無需潤滑，主要性能安全可靠，制動平穩，動作頻率高。

DYW 系列制動器為了使制動器更加可靠的制動， 特意加裝有剎車片磨損極限報警 裝置，通過極限行程開關與礦用設備連接，如剎車片磨損至極限位置，通過電氣控制 進行報警，此時必須更換剎車片才能保證制動器的工作制動。 、 推動器工作形式和方式的改進： 推動器工作方式用在工業制動方面，通常采用 S3 即能滿足需要，但是用做礦用 制動器推動器連續工作溫升超過了標準要求，同時長時間工作容易造成電機線圈 燒壞。所以就必須提高電動機技術標準，把工作方式提高到 S1 等級，方能達到 安全可靠的制動效果。DYW 系列制動器均采用了工作方式 S1 等級的推動器，這 樣在推動器方面就滿足了安標國家礦用產品安全標志中心的審查要求。

DYW系列帶式輸送機用電力液壓制動器型號：
DYW200-224
DYW250-450
DYW300-750
DYW315-900
DYW400-1200
DYW500-1600
DYW600-1800
DYW630-2000
DYW710-2250

YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

SBD系列安全制動器

防爆三相異步電動機

中文名YB2系列防爆三相異步電動機環境空氣溫度隨季節變化，但不超過40℃海 拔不超過1000m頻 率50Hz

YB2系列電動機，除具有功率高，轉矩大，溫升低，振動小等許多優點外，還具有結構先進，使用安全可靠等顯著特點。本系列采用155（F）級絕緣，繞組溫升（電阻法）按80K考核（其中機座號315L的2，4級和機座號355允許按105K考核），外殼防護等級為IP55，冷卻方式為IC411，工作方式為：S1連續。
YB2系列電動機適用于有甲烷或煤礦井下固定式設備 I 類工廠 IIA, IIB, 級溫度組別為T1, T2, T3, T4組，存在爆炸型混合物的其它工廠所作業的一般性傳動之用。
2使用條件

電壓：220v,380v,660v,220/380v,380/660v
工作方式：連續 （S1）
起動方式：滿壓直接起動，（H132及以下機座選用6個接線端子2個出線口的接線盒時，也可用Y-起動或電抗起動）。
傳動方式：可采用彈性連軸或正齒輪傳動。
3安裝方式

YB2電機有五種基本的安裝形式
1—B3:機座帶底腳，端蓋有凸緣（帶通孔）的結構形式
2—B5：機座不帶底腳，端蓋有凸緣（帶通孔）的結構形式
3—B35：機座帶底腳，端蓋有凸緣（帶螺孔）的結構形式
4—B34：機座帶底腳，端蓋有凸緣（帶螺孔）的結構形式
5—B14：機座不帶底腳，端蓋有凸緣（帶螺孔）的結構形式

YBX3系列防爆電機專業名稱為“YBX3系列隔爆型高效率三相異步電動機”，該電機是在YB3防爆電機的基礎上進行了高效節能技術改進，在使用上能夠完全取代YB3防爆電機的適用性。
YBX3防爆電機的標準
效率符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中的2級能效，且具有性能優良，使用安全可靠，振動、噪聲比同類產品降的特點，符合環保要求。本系列電動機防爆性能符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定，制成隔爆型。防爆標志為Ex dⅡA T4 Gb、Ex dⅡB T4 Gb，Ex dⅡC T4 Gb，適用于有爆炸性氣體混合物存在的場所。 Ex dⅡA T4 Gb適用于工廠用IIA類，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。 Ex dⅡB T4 Gb適用于工廠用IIB類，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。 Ex d ⅡC T4 Gb 適用于工廠用IIC 類，溫度組別為T1、T2、T3 和T4 組爆炸性氣體混合物存在的環境。
YBX3防爆電機使用電氣條件
額定電壓：380、660、380/660、400、690、400/690V。(也可按特殊電壓制造)
額定頻率：50Hz 或者60Hz。
定額：連續工作制S1。
YBX3使用環境條件
海拔不超過1000m，環境空氣溫度隨季節而變化，為-15℃～40℃的戶內環境。
YBX3 為基本型，適用于戶內環境。
YBX3-W 適用于戶外型環境。
YBX3-TH 適用于戶內濕熱帶型環境。
YBX3-THW 適用于戶外濕熱帶型環境。
YBX3-TA 適用于戶內干熱帶型環境。
YBX3-TAW 適用于戶外干熱帶型環境。
YBX3-T 適用于戶內熱帶型環境。
YBX3-TW 適用于戶外熱帶型環境。
YBX3-WF1 適用于戶外中等腐蝕的環境。
YBX3防爆電機的特點
YBX3防爆電機具有高效，節能，溫升裕度大，壽命長，性能好，振動小，防爆結構先進，起動性能優良，外形美觀，可靠性高的優點，運行時不產生電火花。電機的主接線盒位于頂部，還可根據用戶要選擇測溫、軸承測溫和加熱器。其顯著的特點是高效、節能。
