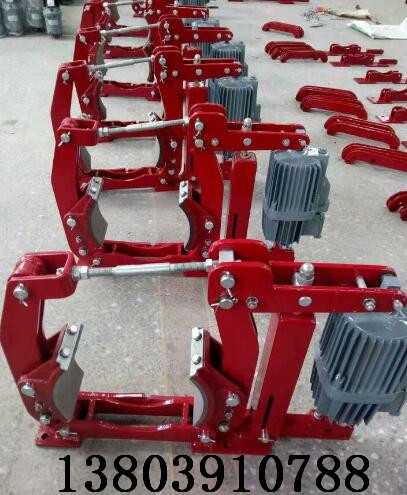

電力液壓塊式制動器YWZ9-500/E121推動器

電力液壓塊式制動器YWZ9-500/E121推動器YWZ9電力液壓塊式制動器安裝尺寸符合GB6333-86標準，技術要求符合JB/T6406-2006標準。
一、主要結構及工作原理
      YWZ9電力液壓塊式制動器主要有液壓推動器、底座、制動臂、制動彈簧、制動瓦塊、彈簧拉桿、杠桿、退距自動均等裝置、潤滑裝置等部分組成。
      其工作原理：YWZ9電力液壓塊式制動器項目涉及機械、流體力學、液壓等學科。YWZ9電力液壓塊式制動器工作原理主要是通過驅動裝置的電能變成機械能，通過葉輪旋轉，使缸體內液流形成高低壓腔推動活塞向上運動，從而通過杠桿機構將垂直運動轉變成制動臂的左、右擺動，完成松閘任務。驅動裝置斷電時，機構在彈簧力作用下將力通過杠桿比放大傳遞到制動閘瓦處，完成抱閘。產品的主要輔助功能退距自動均等裝置，技術動作原理是將等退距裝置與制動臂剮性相連，通過左、右連板的轉動低副使制動臂打開時保持兩邊退距自動均等。
二、主要特點：
      性能安全可靠，制動平穩，動作頻率高。
      具有聯鎖式等退距裝置，在使用過程中適中保持兩側瓦塊退距均平等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。
      YWZ9電力液壓塊式制動器主要擺動鉸點設有自潤滑軸承，傳動效率高、壽命長，在使用過程中無需潤滑。
      制動器彈簧布置在彈簧管內，并在一側設有制動力矩標尺，調整方便直觀。
      無石棉制動襯墊與制動瓦塊采用卡裝插入式，安全可靠，更換方便、快捷。
      根據客戶要求可增設附加裝置見附加功能表。
      使用條件：環境溫度：-20℃~50℃?？諝庀鄬穸炔淮笥?0%。周圍工作環境不得有易燃、易爆及腐蝕性氣體。使用地點的海拔高度符合GB755-2000。戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

制動器：

          電力液壓制動器  電力液壓鼓式制動器  電磁塊式制動器  電力液壓防風鐵楔制動器

           防風制動器  電磁失效保護盤式制動器  電力液壓臂盤式制動器  風電偏航制動器

          風電主軸制動器  氣動鉗盤式制動器  液壓失效保護制動器  電磁失效保護制動器

          液壓直動盤式制動器  電磁鉗盤式制動器  氣動失效保護制動器  液壓直動制動器

          電機盤式制動器

哈爾電力液壓塊式制動器YWZ9-700/E301

電力液壓塊式制動器電力液壓制動器YWZ5-315/80,YWZ5-400/121,YWZ5-400/50,YWZ5-400/121,YWZ5-400/201制動器閘瓦YWZ5-250/30,YWZ5-250/50,YWZ5-315/23,YWZ5-315/30,YWZ5-315/50ERMETO EO管接頭具有著50多種不盡相同的形式，可以供多種多樣應用場合的靈活選擇，加上很多EO功能管接頭，如旋轉接頭，球閥，單向閥，截止閥，測壓接頭等與ERMETO EO管接頭配合使用，可大大方便系統的配套，升高系統密封的可靠性。STZD-0090-004TYPE:FE-S400/121/6SIBREUSB3-I-50/6-400X30SIBRE制動器閘瓦 TE315/30 ED50/6部件SIBRETE630/2000/60 見描述SIBRE制動閘瓦,配TEXU500-C使用。

①、一改過去老產品制動器的雙臂為單臂焊接件，加工簡單、工藝性好，加工精度高且省材。裝配方便、機械性能好，制動效率高。
      ②、制動器力矩調試顯示直觀、精確。
      ③、制動襯墊采用石棉材料或鋼背半金屬摩擦材料，較好地改善了摩擦性能，提高了摩擦材料的穩定性、耐磨性。采用目前國際上較先進的無石棉材料，與常規的石棉剎車帶和石棉樹脂比較起來使用壽命提高兩倍以上，提高了摩擦材料的利用率且制動期間無粉塵，不污染環境。當前國際上先進國家制動器的發展不但要求制動器性能先進，而且要符合環保要求，該制動襯墊正具備此特點。
      ④、多年來，國內制動器產品制動襯墊的固定方式一直采用鉚接式和壓板組裝式。鉚接式連接費時又不省材，壓板組裝式連接雖然維修更換方便，但制動襯墊利用率低、浪費嚴重。YWZ9電力液壓塊式制動器制動襯墊的固定采用插入式連接，克服了制動襯墊的軸間竄動，省略了擋板，不但更換維修方便，而且制動器襯墊的利用率可提高30%，并且減少了固定中的一些零件，省材、省時。
      ⑤、制動器各鉸接處增加了自潤滑軸承，提高了零件的耐磨性和制動效率，克服了原來制動器鉸接孔磨損后松不開閘的弊病。制動器的閘瓦、底座鉸接孔安裝了注油杯，與同類產品相比，其制動效率得到較大提高。
