ST3SH液壓盤式制動器剎車片廠家ST1SH
ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A
概述:SE 、SH 、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊,制動力大、安裝方便等優點,它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、ST3SH液壓失效保護盤式制動器風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速。450SH液壓盤式制動器ST3SH液壓盤式制動器ST3SH-A液壓失效保護盤式制動器剎車片
使用條件:450SH液壓失效保護制動器4SH液壓失效保護盤式制動器
環境溫度: -20℃ -50℃ 。 周圍工作環境中不得有易燃、易爆氣體。
空氣相對濕度不大于90% 。450SH液壓盤式制動器4SH液壓失效保護盤式制動器
使用地點的海拔高度符合GB755-2000。450SH液壓失效保護制動器
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。450SH液壓失效保護制動器
SE、SH 、SP系列失效保護盤式制動器4SH液壓失效保護盤式制動器
工作制動器,允許高頻率制動。ST3SH液壓盤式制動器
制動力大,維修費用低,帶襯墊磨損自動補ST3SH液壓失效保護盤式制動器償裝置(制動力矩穩定) ,晌應時間短。
安裝公差大,制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤ST3SH液壓盤式制動器的垂直度偏差:最大值:±4‰。
制動盤相對于底座的中心距偏差:最大值:±2.5mm 。 ST3SH-A液壓失效保護盤式制動器剎車片
該系列包括下列類型制動器: 450SH液壓盤式制動器
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。
5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)
安全制動器
制動力大,和工作制動器一樣。ST3SH液壓失效保護盤式制動器ST3SH液壓盤式制動器
發現超速的情況下,用作緊急制動,正常情況下靜態制動器晌應時間短。3SH液壓失效盤式制動器
安裝公差大,制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。
該系列包括下列類型制動器:3SH液壓失效盤式制動器ST3SH液壓盤式制動器
所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。3SH液壓失效盤式制動器ST3SH液壓盤式制動器ST3SH液壓盤式制動器
所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。ST3SH液壓盤式制動器
所有SP 系列。氣動釋放(5bar)
備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。
根據用戶不同的需求,可加裝下列裝置:ST3SH-A液壓失效保護盤式制動器剎車片
襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。
制動顯示(通過顯示開關實現)。
手動釋放顯示(通過顯示開關實現)
特殊應用:用于盤溫非常高時的燒結襯墊,特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。
若有需求,請與我們的技術人員聯系。

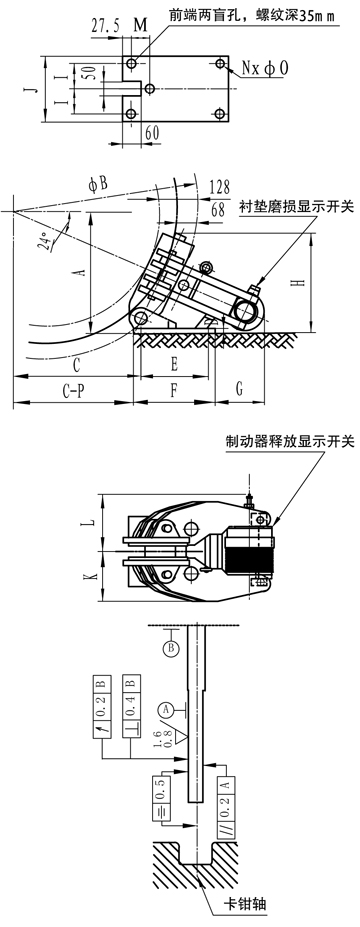

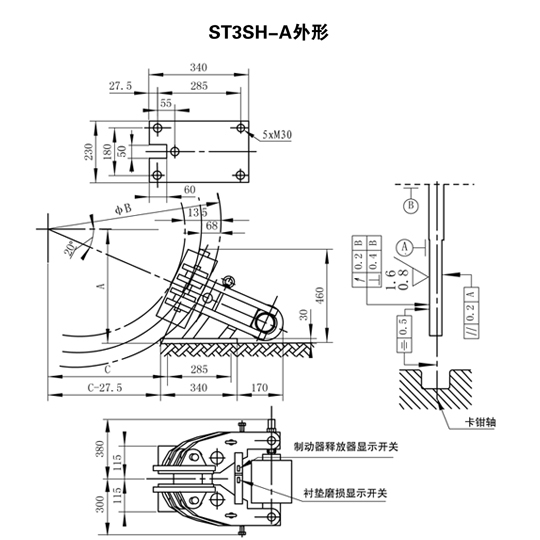

彈簧制動-液壓礙放-適合盤厚: 30mm
ΦB-單位: mm
基 本 參 數 | 制動力力矩公式N.m | 制動力矩=制動力/1000 X (ΦB/2-68) |
晌應時間S | 0.2 | |
兩側退距mm | 0.7 | |
釋放壓力bar | 100 | |
進油口尺寸" | Z1 /4 | |
額定制動力 N | ST1SE:35000(安全制動)/25000(工作制動) | |
ST2SE:70000(安全制動)/50000(工作制動) | ||
ST3SE:147000(安全制動)/105000(工作制動) | ||
外 形 尺 寸 mm | 完全釋放移位容量cm3 | ST1SH:18 ST2SH:50 ST3SH:135 |
總油缸容積cm3 | ST1 SH:34 ST2SH:83 ST3SH:227 | |
重量Kg | ST1SH:117 ST2SHE:117 ST3SH:118 | |
A | A=0 .203 x ΦB+211 | |
C | C=0.456 x ΦB-133 | |
D | 25 | |
E | 285 | |
F | 340 | |
G | 180 | |
H | 410 | |
I | 90 | |
J | 230 | |
K | 200 | |
L | 213.5 | |
M | 55 | |
N | 5 | |
O | M30 | |
P | 27.5 |
