450SE電磁盤式制動器型號

發布時間:2018-05-22 12:20:35 文章來源:dhzdhbrs 點擊次數:4676次

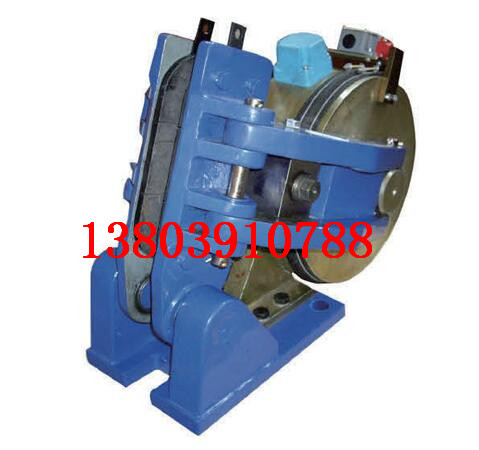

SE、SH 、SP系列失效保護盤式制動器http://www.sdthgg.com/

工作制動器,允許高頻率制動。

制動力大,維修費用低,帶襯墊磨損自動補償裝置(制動力矩穩定) ,晌應時間短。

安裝公差大,制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤的垂直度偏差:最大值:±4‰。

制動盤相對于底座的中心距偏差:最大值:±2.5mm 。

該系列包括下列類型制動器:

561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。

5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。

5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器。

制動力大,和工作制動器一樣。

發現超速的情況下,用作緊急制動,正常情況下靜態制動器晌應時間短。

安裝公差大,制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。

該系列包括下列類型制動器:

所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。

所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。

所有SP 系列。氣動釋放(5bar)

備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。

根據用戶不同的需求,可加裝下列裝置:


襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。制動顯示(通過顯示開關實現)。手動釋放顯示(通過顯示開關實現);特殊應用;用于盤溫非常高時的燒結襯墊,特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。若有需求,請與我們的技術人員聯系。Table 1

制動器類型



制動器類型





5SE

450SE

Ф6六方孔平頭螺釘





45SE

4SE

3SE

2SE

螺釘IIM20Xф130

30A/F

bolt

六方形ф24A/F





表II制動器底座地腳螺栓孔

制動器類型



地腳螺栓孔



5SE

450SE

4-ф15



45SE

4SE

3SE

4-ф22

2SE

4-ф27



表III

制動器類型



螺母9

nut

螺母10

nut

5SE

450SE

Ф24A/F

Ф24A/F

45SE

4SE

Ф30A/F

Ф30A/F

3SE

2SE

Ф27A/F

Ф30A/F



表IV

制動器類型



套管



5SE

450SE

Ф26.9×2.6-500

45SE

4SE

Ф38×4-1450



3SE

2SE

Ф54×5-1500





11、SE型制動器保險絲標準

SE型制動器保險絲標準

11.1 所需保險絲為AM型——配ESE5550型電源

制動器類型



5SE

450SE

4SE

3SE

制動器數量

Brake quantity

1

2

1

1

1

輸入

電壓



220V

4

5

6.3

6.3

8

380V

2

3.15

4

4

4

每小時**動作頻率

1200

840

600

600

600



12、備件:

編號

名稱

2.04

制動襯墊裝置

5.08

線圈、鐵、防雨塵罩等

2.12

補償裝置

6.32

連接環全套

如果訂購,請逐一詳述:制動器的類型和數量以及所需部件的編號

13(故障)檢修

故障

檢查

檢修

(1)制動器打不開



檢查線圈電壓標準電壓

開閘電壓:DC170V



維持電壓:18V



檢查電源輸入電壓,保險絲位置

**電壓降:10%



檢查間隙,平均間隙:

3.5mm



無開閘電壓,更換電源優質極板



安裝制動襯墊



(2)制動器不能保持松閘狀態



檢查維修電壓,約18V



更換電源優質極板



間隙堵塞,鐵不能逐漸接觸



清潔間隙,檢查密封





(3)正確操作一段時間后,制動器不能打開



檢查1,確保棘爪按鈕狀態良好



(4)當供能時制動盤過熱



在松閘時,制動襯墊與制動盤之間間隙不足



調整制動襯墊



制動盤相對于底座的垂直度:±4%



調整



14、制動器類型:5SE、450SE、4SE、3SE

15、制動器類型: 5SH、450SH、4SH、3SH

                 3SH、450SH、4SP、5SP

16、制動器的液壓連接16.1 制動器必須連接于液壓源(礦液)上,該液壓源最小供80bars的壓力,**提供100bars的壓力。

16.2 制動器通過油孔05(布拉格標準管螺紋)與液壓源連接。

17、液壓回路的排氣為使制動器正確動作,液壓油缸必須排氣。

17.1 把制動器油孔與合適的液壓源連接。

17.2 在排氣螺釘06上安裝軟管,軟管終端浸在盛液容器里。

17.3 輕輕松開排氣螺釘(六方形,8A/F)

17.4 供液Supply fluid

17.5 當停止從軟管中排氣時,擰緊排氣螺釘。

18、汽缸制動器的連接

18.1 安需要將氣源與制動器的進氣孔接頭用氣管連接.(進氣口尺寸Z1/4)

18.2 該制動器所需氣壓最小不得低于5bar,**為7bar.

18.3 制動器按2.1、2.3調整。盤式制動器生產廠家生產盤式制動器主要有鉗盤式和全盤式兩種,現代汽車上應用最多的就是鉗盤式制動器,它的旋轉元件是制動盤,固定元件是制動鉗。而根據制動鉗的運動方式又可分為定鉗盤式制動器、滑動鉗盤式制動器和鉗盤式制動器,其中滑動鉗盤式制動器應用更廣。

  鉗盤式制動器的工作原理就類似于自行車上的剎車,在制動過程中,制動鉗將制動塊擠壓到制動盤上,隨著制動盤和襯塊之間的摩擦逐漸的將速度降下來。而滑動鉗盤式制動器就是制動鉗可以相對制動盤作軸向滑動;只在制動盤的內側設置油缸,而外側的制動塊則附裝在鉗體上。

  盤式制動器生產廠家的盤式制動器在使用過程中,也會出現故障,其中比較常見的有氣阻、制動力不足和制動時有噪聲等。

  盤式制動器的發熱部位集中在很窄的制動襯塊上,其單位壓力又比鼓式制動器大,制動襯塊和鉗體的活塞直接接觸,因此制動時的熱量極易傳給制動液。這樣,使盤式制動器容易產生氣阻現象。但是,若采取相應的措施,也可防止氣阻現象的發生。

  當盤式制動器制動力不足時,可采用下述方法解決:

  1、改變制動襯塊材料,可換用稍軟的制動襯塊材料,使摩擦系數相對得到提高,制動力變大。

  2、清除制動襯塊排屑槽中的異物,如果制動襯塊的排屑槽被異物覆蓋,制動時將失卻排出塵土、刮去水分的作用,使制動力降低。
