制動器配用電力液壓推動器原理

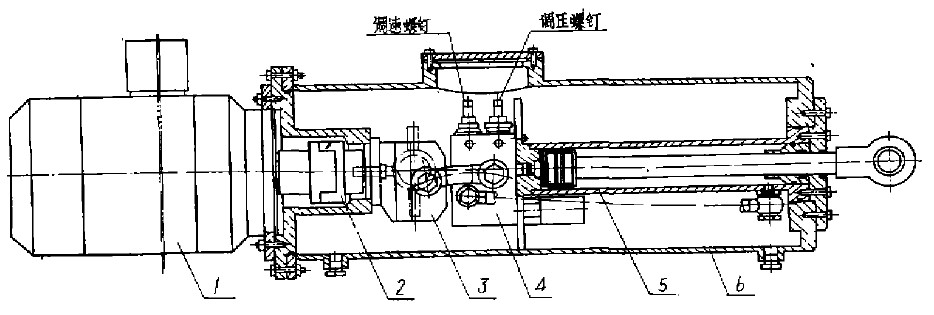

 電力液壓推動器原理13803910788交流電機經聯軸器驅動雙向齒輪泵工作，齒輪泵輸出的高壓油經闋塊進入液壓缸工作。電動機的正反轉實現液壓缸活塞桿的往復運動。各液壓件均在封閉的鋼筒油箱內工作，故液壓系統的吸油和回油可直接在譬 箱內進行。閥塊是除油泵和液壓缸之外各元件的集成，并可掇據電液推動器的工作特性設計成不同回路形式的閥塊。

若液壓系統原理圖中左側為輸出高壓油，右側為吸油，其左側系統壓力由溢流閥3-1調定，吸油單向閥4-1關閉，雙向齒輪泵2向左側輸出的高壓油經單向閥5-1進入液壓缸。同時，高壓油經控制道使節流單向閥6-l關閉，保證高壓油進入液壓缸。液壓缸右側油漬經節淹單向閥6-2回油，單向閥5-2關閉，油泵2的吸油經吸油單向閥4-2來完成。如果電機反轉，左右側各元件的動作狀態均按對稱元件的動作狀態進行。這樣就完成了電液推動器的推、拉動作。在電機斷電情況下，外力能使液壓缸活塞桿自由移動。專業生產EDN30/5電力液壓推動器供應

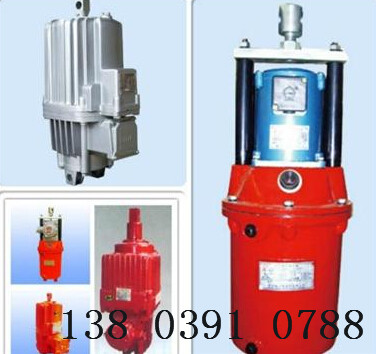

YTD2(ED)系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。YTD2(ED)系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業 。



二、產品特點

外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
YTD2系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
YTD2系列緊固件為不銹鋼材質，美觀耐用。
YTD2(ED)系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。YTD2(ED)系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業 。



二、產品特點

外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
YTD2系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
YTD2系列緊固件為不銹鋼材質，美觀耐用。
