PDCA14-900*15-5000盤式制動器剎車片

PDCA14-900*15-5000盤式制動器

PDCA氣動盤式制動器PDCA2  PDCA4 PDCA8 PDCA14

應用

■可廣泛應用于中小型驅動機構的停車制動或減速制動。

■卷繞機構的張緊制動,如造紙廠卷紙張緊、新聞?dòng)∷r(shí)新聞紙的張緊控制、鋼板(鋼絲)卷展開張緊及電線電纜放線、放纜張緊控制等。

設計特點

■結構緊湊、體積小、重量輕、使用方便。

■動作靈敏、控制靈活。

■有常閉式設計:彈簧制動,氣動釋放(開閘);有常開式設計：由氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化,使用時可根據需要靈活改變。

■采用意大利產氣包，可靠性高，使用壽命長。

■插裝式無石棉襯墊，更換容易、無公害。

使用說明

■適合的環境溫度：-40~+60℃。

■大工作壓力：7bar。

■氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體。■安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但好是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可 安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝。

■建議制動盤厚度選擇標準值：12.7、25.4、30(mm),如有特殊需要也可按用戶要求設計(在訂 貨時需注明)。

■制動器的釋放（開閘）或制動可通過電磁閥控制，壓力的調節可通過調壓閥來實現?！鲋苿?dòng)器可根據需要設置釋放（開閘）限位和襯墊磨損限位開關，以實現釋放聯鎖（或故障顯示）自動功能和襯墊磨損到限位位置時的聯鎖（或信號指示）自動功能。限位開關一般為機械式和接近式兩種形式（由用戶選擇，無選擇時提供機械式開關）。機械式開關的電源一般為：大電壓AC500V，DC250V，出線口螺紋pg11；接近開關電 源為氣動制動器是利用氣壓的調整，可在大范圍調整扭矩，適用于緊急制動和張力控制。利用手動式制動器可無氣壓情況下壓縮彈簧長時間保持制動，任意調整得出必要的扭矩,扭力范圍從2到36500N.M。開發動力傳動裝置氣動離合器及制動裝置氣動剎車的公司之一，現在生產的齒型類氣動離合器，通軸類離合器剎車在各種工業機械廣泛應用，為了適應高速發展的工業機械和設備行業，本公司一直致力于新產品的研究和開發開發動力傳動裝置氣動離合器及制動裝置氣動剎車的公司之一，現在生產的齒型類氣動離合器，通軸類離合器剎車在各種工業機械廣泛應用，為了適應高速發展的工業機械和設備行業，本公司一直致力于新產品的研究和開發氣動鉗盤式制動器CQP25.4-D

　　所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。

 二、使用條件

 　　環境溫度：-40℃~ 60℃；

 　　工作氣壓：5-7bar;

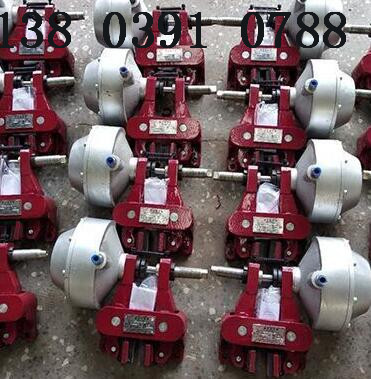

 　　安裝方式：水平安裝。氣動鉗盤式制動器QP30-D

氣動鉗盤式制動架和氣缸兩大部門組成（見結構示意圖）。

氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，

 左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。

二、盤式制動器的安裝

 ·首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。

 ·將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.

 ·裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中央與制動盤厚度中央成一直線,安裝位置尺寸見結構圖.

 三、盤式制動器調試

 ·調整氣壓值，其范圍為5~7巴。

 ·正常工作錢，首先是制動器試動作幾回，檢驗制動器有無異?，F(xiàn)象。

 ·摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。

 氣動嵌盤式制動器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.

7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等規格，每種規格制動器的一種盤徑可進行四級制動力矩調整匹配氣包采用進口鋁合金氣包，性能可靠穩定，密封性能好，體積小，重量輕，根據使用性能要求分A型、B型,C型，D型，F(xiàn)型

四、盤式制動器維修

 當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：

 1、氣缸， 2、右制動臂 3、復位彈簧 5、活塞桿 6、調整桿 7、螺母 8、左制動臂 9、基座 10、制動塊11、彈簧鋼絲 12、摩擦片
