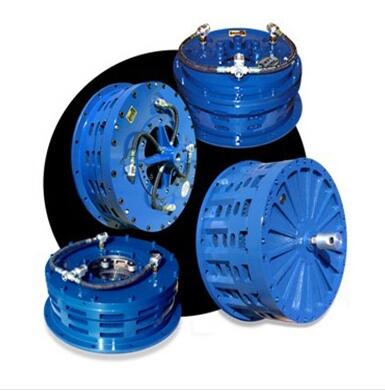

QPZ全盤式制動器/氣動盤式離合器
QPZ型氣動盤式制動器及QPL型氣動盤式離合器具有制動和傳遞扭矩大、制動離合迅速、結構簡單、工作可靠、維護方便等優點,廣泛應用于冶金、起重、石油鉆采、造紙以及木材加工等行業中。
型號:QPZ1/QPZ2/QPZ3/QPZ4/QPZ5/QPZ6/QPZ7/QPZ8/QPZ9/QPZ10/QPZ11電機軸和推桿均經過表面特殊處理,使密封件壽命大大延長。磁粉制動器具備著如下幾大優點:1,可以輕松實施大范圍的控制。2,能夠達到連續滑動運轉。3,可以得到安定的扭力。4,無鳴叫音。動 面的滯滑現象會產生了于摩擦方式,還有在此無法顯現,除此另外也能發出連結音,所以運轉極其安靜。我廠按照J(rèn)B/ZQ4076-97標準生產的QPZ型氣動盤式制動器制動力矩大,制動迅速可靠,結構簡單、維修方便。制動力矩為520-82000N.M、制動器的許用轉速為1800-500r/min,工作環境溫度為-20-80℃
(1) 動態制動力矩為制動器的全部制動能力,選用時制動器時按照制動力矩直接選用。
(2) 使用時主要調整好總間隙。
(3) 更換摩擦盤時,同時應更換復位彈簧,在正常情況下,快速排氣閥應8月清洗一次。
(4) 鍵槽尺寸按GB3852
本氣動盤式制動器,制動力矩大、迅速可靠、結構簡單、維修方便。制動力矩為520-82000N. m、許用轉速為1800~500r/min,工作環境溫度-20~+80℃。
產品型號有QPZ1、QPZ2、QPZ3、QPZ4、QPZ5、QPZ6、QPZ7、QPZ8、QPZ9、QPZ10、QPZ11、
QPZ型氣動盤式制動器及QPL型氣動盤式離合器具有制動和傳遞扭矩大、制動離合迅速、結構簡單、工作可靠、維護方便等優點,廣泛應用于冶金、起重、石油鉆采、造紙以及木材加工等行業中。
PD制動器應用
■可廣泛應用于中小型驅動機構的停車制動或減速制動。
■卷繞機構的張緊制動,如造紙廠卷紙張緊、新聞?dòng)∷r(shí)新聞紙的張緊控制、鋼板(鋼絲)卷展開張緊及電線電纜放線、放纜張緊控制等。
設計特點
■結構緊湊、體積小、重量輕、使用方便。
■動作靈敏、控制靈活。
■有常閉式設計:彈簧制動,氣動釋放(開閘);有常開式設計:由氣壓制動,彈簧釋放,制動力可隨氣壓的改變而變化,使用時可根據需要靈活改變。
■采用意大利產氣包,可靠性高,使用壽命長。
■插裝式無石棉襯墊,更換容易、無公害。
使用說明
■適合的環境溫度:-40~+60℃。
■最大工作壓力:7bar。
■氣源要求:通入氣包的壓縮空氣應干燥、潔凈,不能含有腐蝕性氣體?!霭惭b方式:適合于水平軸或垂直軸制動方式。水平軸制動方式時,可沿制動盤周圍任意角度安裝,但最好是水平安裝;垂直軸制動方式時,角度不限。一個制動盤,可安裝一臺制動器,也可 安裝兩臺或兩臺以上制動器,但安裝兩臺或兩臺以上時建議盡量對稱安裝。
■建議制動盤厚度選擇標準值:12.7、25.4、30(mm),如有特殊需要也可按用戶要求設計(在訂 貨時需注明)。
■制動器的釋放(開閘)或制動可通過電磁閥控制,壓力的調節可通過調壓閥來實現。■制動器可根據需要設置釋放(開閘)限位和襯墊磨損限位開關,以實現釋放聯鎖(或故障顯示)自動功能和襯墊磨損到限位位置時的聯鎖(或信號指示)自動功能。限位開關一般為機械式和接近式兩種形式(由用戶選擇,無選擇時提供機械式開關)。機械式開關的電源一般為:最大電壓AC500V,DC250V,出線口螺紋pg11;接近開關電 源為:AC24~240V。
