制動器的工作原理

工作原理與結構特征
1、結構特征
制動器主要由底座 、制動臂、制動瓦、彈簧、杠桿、推動器等部分組成。推動器主要由兩部分組成，驅動電機及器身(離心泵)，器身部分由蓋、缸、活塞、葉輪及轉達軸組成。
2、工作原理
當推動器通電時 ， 電動機帶動轉軸及轉軸上的葉輪旋轉，在活塞內產生壓力，使固定在活塞的推桿迅速上升，推動連接杠桿壓縮主彈簧使制動瓦張開，機構得以運動。推動器斷電時，主彈簧的力將制動瓦壓緊于機構的制動輪上使機構停止運動。

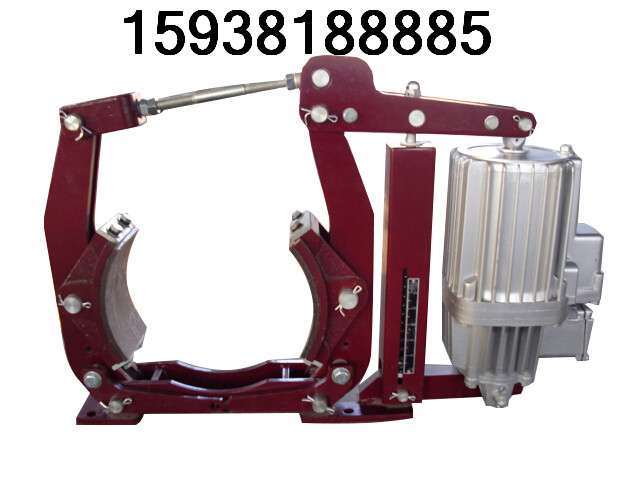

  YWZ系列液壓制動器(以下簡稱制動器)是一種由電力液壓推動器操動的常閉閘瓦式制動器。它被廣泛應用于起重運輸、冶金礦山和其它機械設備，使機構得以平穩制動的機械制動裝置。
    制動器可以分為摩擦式和非摩擦式兩大類。
    ①摩擦式制動器?？恐苿?dòng)件與運動件之間的摩擦力制動。
    ②非摩擦式制動器。制動器的結構形式主要有磁粉制動器（利用磁粉磁化所產生的剪力來制動）、磁渦流制動器（通過調節勵磁電流來調節制動力矩的大?。┮约八疁u流制動器等。
    按制動件的結構形式又可分為外抱塊式制動器、內張?zhí)闶街苿?dòng)器、帶式制動器、盤式制動器等；
    按制動件所處工作狀態還可分為常閉式制動器（常處于緊閘狀態，需施加外力方可解除制動）和常開式制動器（常處于松閘狀態，需施加外力方可制動）；
    按操縱方式也可分為人力、液壓、氣壓和電磁力操縱的制動器。
    按制動系統的作用 制動系統可分為行車制動系統、駐車制動系統、應急制動系統及輔助制動系統等。上述各制動系統中，行車制動系統和駐車制動系統是每一輛汽車都必須具備的。
    制動操縱能源 制動系統可分為人力制動系統、動力制動系統和伺服制動系統等。以駕駛員的肌體作為唯一制動能源的制動系統稱為人力制動系統；完全靠由發動機的動力轉化而成的氣壓或液壓形式的勢能進行制動的系統稱為動力制動系統；兼用人力和發動機動力進行制動的制動系統稱為伺服制動系統或助力制動系統。
