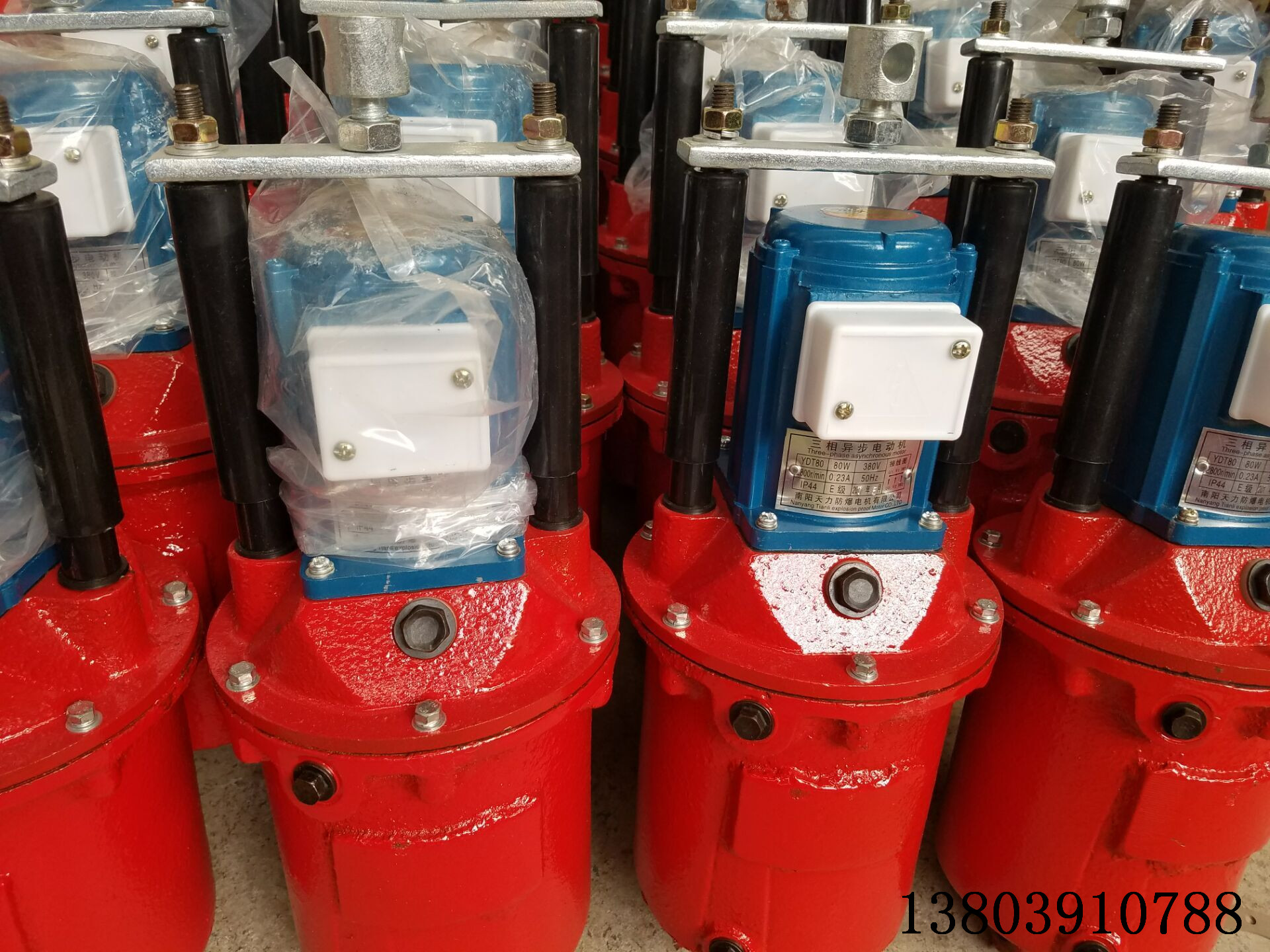

推動器由兩部分組成,驅動電機及器身(離心泵),器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速下降,迫使油重新流入活塞上部,這時仍然通過杠桿恢復復位。(若與YWZ系列制動器匹配則抱閘)。
電力液壓推動器YT1-18Z/2技術數據
一、主要技術參數FPII型防爬器
1.三相交流電源:380V/50Hz或460V/60Hz;電機功率370W。FPII型防爬器
2.環境溫度:-25℃~+50℃。FPII型防爬器
FPII-500防爬器
二、結構特點
1.簡單堅固的設計,確保了壽命長,性能可靠和低維護;FPII-500防爬器
2.配ED型推動器,采用依靠自重下放,推動器上提的機構,動作性能優良,密封性好,外殼防護等級高??膳湎陆笛訒r功能,避免斷電后大車對鐵楔產生大的沖擊;FPII-500防爬器
3.主要擺動鉸點均設有自潤滑軸承,銷軸采用不銹鋼,可防止銹蝕和卡死,確保動作靈敏可靠。
4.備有手動釋放功能,維護方便;限位開關是機構處于提起位置的標志,可與主機行走機構進聯鎖保護;
5.摩擦塊經特殊工藝處理,摩擦系數高,防腐性能好。
型號 額定推力(N) 額定行程 驅動電機功率(W) 每小時最大操作次數(次/小時)
不具備負荷彈簧
YT1-18Z/2 180 25 60 600
YT1-25Z/4 250 40 60 600
YT1-45Z/6 450 60 12 600
YT1-90Z/8 900 80 250 600
YT1-125Z/10 125 100 400 600
YT1-180Z/12 1800 120 400 600
YT1-320Z/12 3200 120 110 600
