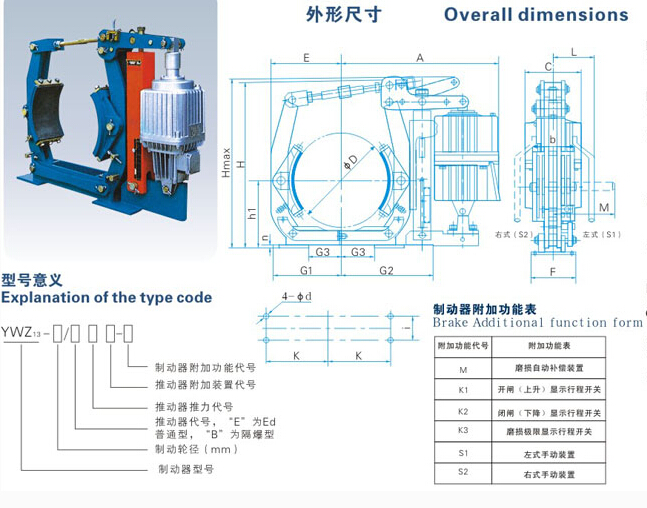

電力液壓推桿制動器工作原理 該系列液壓推桿制動器由制動架和相匹配的 yt1 型電力液壓推動器兩大部分組成。 當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松 閘） ；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制 動瓦合攏（抱閘） 。 制動器的安裝及調整 制動器安裝方式： 縱裝：松開螺母 4、5 使主彈簧處于自由狀態，松開 6、8 螺母，轉動螺桿 7 撐開制動 臂，再將制動器套裝在制動輪節器 9— 彈簧座 spring base 上。10—彈簧 架刻度機 橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母 4、5、6、7、8，轉動螺桿 取下螺桿 3 和 7，將制動臂放倒。從側南裝到制動輪上。 制動器的調整 推動器工作行程的調整 在保證閘瓦最小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高 度 h1，其調整方法：松開螺母 6 和 8（見圖） ，轉動螺桿 7，使 h1 安裝尺寸符合表 1 的要求。 調好后擰緊螺母 6、8。 制動力矩的調整 松開螺母 4，夾住螺桿的尾部方頭，轉動螺母 5，使方形彈簧座位于彈簧架刻線以內，調 整發后將螺母 4 和 5 擰緊退即可。 制動瓦的退距調整 當制動瓦打開時， 調整螺栓 1， 使兩邊退距基本保持一致。 固定制動瓦的螺母 （見圖） ，
應松緊適當，使制動瓦與制動輪可以隨位。 使用和維修 要定期檢查制動器的工作狀況。 檢查時應著重以下各項：制動器的構件無能運動是否正常，調整螺母是否緊固。 推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是 否良好。尺寸 h1 不得小于表 1 所列之最小尺寸，如超出要求須立即調整，否則失去制動 作用。制動瓦是否正常的靠在制動輪上，磨擦表面的狀態是否完好，有無油膩臟物。當制動 襯墊的厚度達到表 2 中的數值時，則應更換制動襯墊。 制 動 輪 的 溫 度 不 應 超 過 200 ℃ 。 杠 桿 和 彈 簧 發 現 裂 紋 應 更 換 。 篇二：制動器說明書(參考) 1 緒 論 1.1 課題背景及目的 汽車的普及伴隨著能源消耗的增多，而如今的生活，汽車已經是人們?nèi)粘Ｉ铍x不開的 必要工具。電力液壓塊式制動器包括電力液壓推動器和塊式制動架兩部分組成。涉及機械、流體力學、液壓、電磁等學科。其工作原理是通過驅動裝置的電能變成機械能，通過葉輪旋轉，使缸體內液流形成高低壓腔推動活塞向上運動，從而通過杠桿機構將垂直運動轉變成制動臂的左右擺動，完成松閘。產品的主要輔助功能退距自動均等裝置，技術工作原理是將等距裝置與制動臂剛性相連，通過左右連板的傳動副使制動臂打開時保持兩邊退距自動均等。我公司進行的該項目技術研究成果，處國內先進水平，尤其在溫升和上升下降時間的關鍵技術指標上，處于國內領先水平，在大力節約能源的背景下，對汽車的節能要求隨之增高。緊湊型轎車的出現正好 適應時代的發展，排量最多只有 2.0 緊湊型轎車相比其他類型的家用轎車無論從節能還是其 他費用上都表現處明顯的經濟型，為了適應時代的要求，特此提出了緊湊型轎車的設計說明 的畢業設計題目。要求在同組人員互相協作的基礎上，完成制動系統的開發設計。旨在培養 綜合運用所學專業及專業基礎理論知識進行產品系統開發設計的實踐工作能力。要求在收集 和分析有關數據的基礎上，合理確定緊湊型轎車的制動方式及系統布置方案，進行主要零部 件的強度和疲勞壽命設計計算，繪制系統裝配圖及零部件圖紙，編寫設計計算說明書。 1.2 國內外研究現狀 從汽車誕生時起，車輛制動系統在車輛的安全方面就扮演著至關重要的角色。

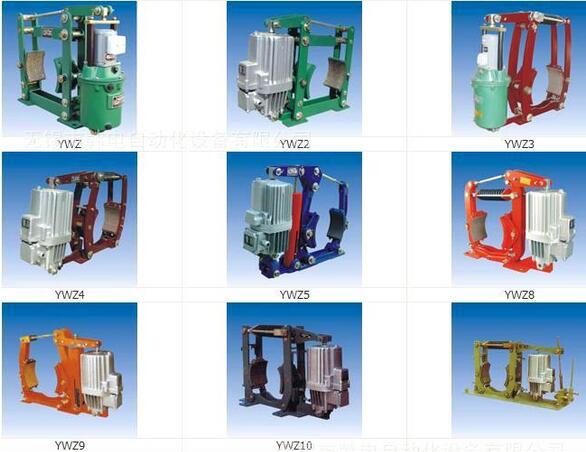

電力液壓塊式制動器項目涉及機械、流體力學、液壓等學科。YWZ9電力液壓塊式制動器工作原理主要是通過驅動裝置的電能變成機械能，通過葉輪旋轉，使缸體內液流形成高低壓腔推動活塞向上運動，從而通過杠桿機構將垂直運動轉變成制動臂的左、右擺動，完成松閘任務。驅動裝置斷電時，機構在彈簧力作用下將力通過杠桿比放大傳遞到制動閘瓦處，完成抱閘。產品的主要輔助功能退距自動均等裝置，技術動作原理是將等退距裝置與制動臂剮性相連，通過左、右連板的轉動低副使制動臂打開時保持兩邊退距自動均等。
二、主要特點：
性能安全可靠，制動平穩，動作頻率高。
具有聯鎖式等退距裝置，在使用過程中適中保持兩側瓦塊退距均平等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。
電力液壓塊式制動器主要擺動鉸點設有自潤滑軸承，傳動效率高、壽命長，在使用過程中無需潤滑。
制動器彈簧布置在彈簧管內，并在一側設有制動力矩標尺，調整方便直觀。
無石棉制動襯墊與制動瓦塊采用卡裝插入式，安全可靠，更換方便、快捷。
根據客戶要求可增設附加裝置見附加功能表。
使用條件：環境溫度：-20℃~50℃。空氣相對濕度不大于90%。周圍工作環境不得有易燃、易爆及腐蝕性氣體。使用地點的海拔高度符合GB755-2000。戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
三、電力液壓塊式制動器推廣應用前景
電力液壓塊式制動器的研制成功，改變了我國制動器產品不具備輔助性能的局面，使整機性能大大提高，減少了人工安裝、調整、維修的勞動強度，是國內制動器行業理想的更新?lián)Q代產品。在替代進口、配套主機出口創匯方面，其需求量也日益增加，市場前景廣闊。
