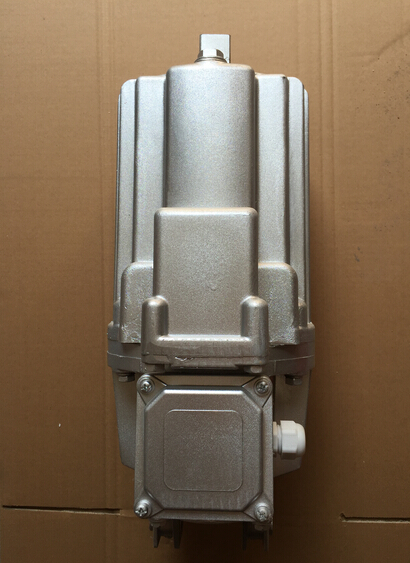

Ed系列電力液壓推動器ED-30/5

液壓抱閘制動器，正常情況下是抱死電機抱閘輪的，它是一個三相380V的小電機，YT1推動器當電機要工作時，通過接觸器，如不是起動電機或變頻電機，工作電源可與電機并聯，給抱閘電機供電，電機旋轉帶動葉輪，葉輪通過液壓油，推動液壓桿，將抱閘打開。

液壓抱閘，它是在電機工作時，另外給它一個直流電源到抱閘線圈，當抱閘線圈有電流時產生電磁吸合銜鐵，打開抱閘裝置。抱閘一般常用作常抱狀態，只有當通電運轉時才松開，所以電控一般很簡單，只要電磁鐵電源與電機供電并聯就可以了，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。

當斷電時 ，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。

電力液壓推動器常與制動架配合使用，廣泛用于各類傳動裝置的制動

性能及結構特點

Ed系列電力液壓推動器

Ed系列推動器是獨家引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T10603-2006標

準。Ed系列推動器其零部件均由數控加工中心加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命

試驗確保了整機的性能。

鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。

電機為非油浸式結構，F(xiàn)級絕緣，耐熱性好，壽命長。

電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。

電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。

傳動部分全部為雙密封結構，密封可靠。

 Ed推動器油缸殼體一側設有平衡氣室，可在0-180°范圍內安裝使用。

Ed系列推動器附加裝置Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能：電力液壓推動器

Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6， Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6

主要用作 YWZ4，YWZ5，YWZ8，YWZ9，YWL.YW.YWZP 系列電力液壓塊式制動器 電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港 電力液壓塊式制動器 口，建筑等行業。

電力液壓推動器

警告：推動器應按照電氣規范的要求，可靠接地! 注意：在接線時，切斷電源并在電源開關處豎立一塊標示牌“有人作業，不要合閘” ，

直至接線結束。

接線時，卸下推動器接線盒蓋(反面有接線圖)，按要求接好三相電源線(相序無要求)及 接地線。然后蓋好接線盒蓋，擰緊螺釘（參見圖4）。 注：推動器的防護等級為IP65。電纜應通過填料函進入接線盒（填料函需用戶自備）。 在接線盒內、外各有一個接地鏍釘，用戶可按需要選擇一處接地。電機定子繞組的接法 （ Y/△）在出廠時已完成,除非確認電源與接法不符,否則不要隨意改變。電纜進線孔及所 用導線規格如下：電動機電纜進線孔(填料函TJ-16）M25×1.5、NPT3/4"（NPT3/4"用于北美 地區和加拿大產品)。連接導線為4×1.5mm2(最大4×2.5mm2)；加熱器電纜進線孔M25×1.5、 NPT3/4"(NPT3/4"用于北美地區和加拿大產品)，連接導線為2×2.5mm2。

電力液壓推動器

3.5 推動器用油

推動器在出廠時已按規定裝好了液壓油。 如果推動器存放時間較長(超過6個月)，使用前應擰下螺塞(參見圖1)，檢查一下油 位是否正常。如果油位沒有達到規定位置，應加注液壓油至規定的油位(參見圖1)，否則推 動器不能正常工作。 液壓油牌號參見表2(也可使用Mobil、Shell公司其它與表內牌號等效的液壓油)，加注 的液壓油不得有雜質或污物(應過濾)。加注液壓油時應緩慢上下拉動推桿幾次，以便排出 液壓缸內的空氣，確保加足油量。

環境溫度

-25 ℃ ~+50 ℃ -45 ℃ ~+50 ℃

液壓油牌號 DB-25 DTE-21 (Mobil) HL-10 YH-10 DB-45
