失效保護盤式制動器5SH 450SH 4SH 3SH 904SH

失效保護盤式制動器5SH 450SH 4SH 3SH 904SH

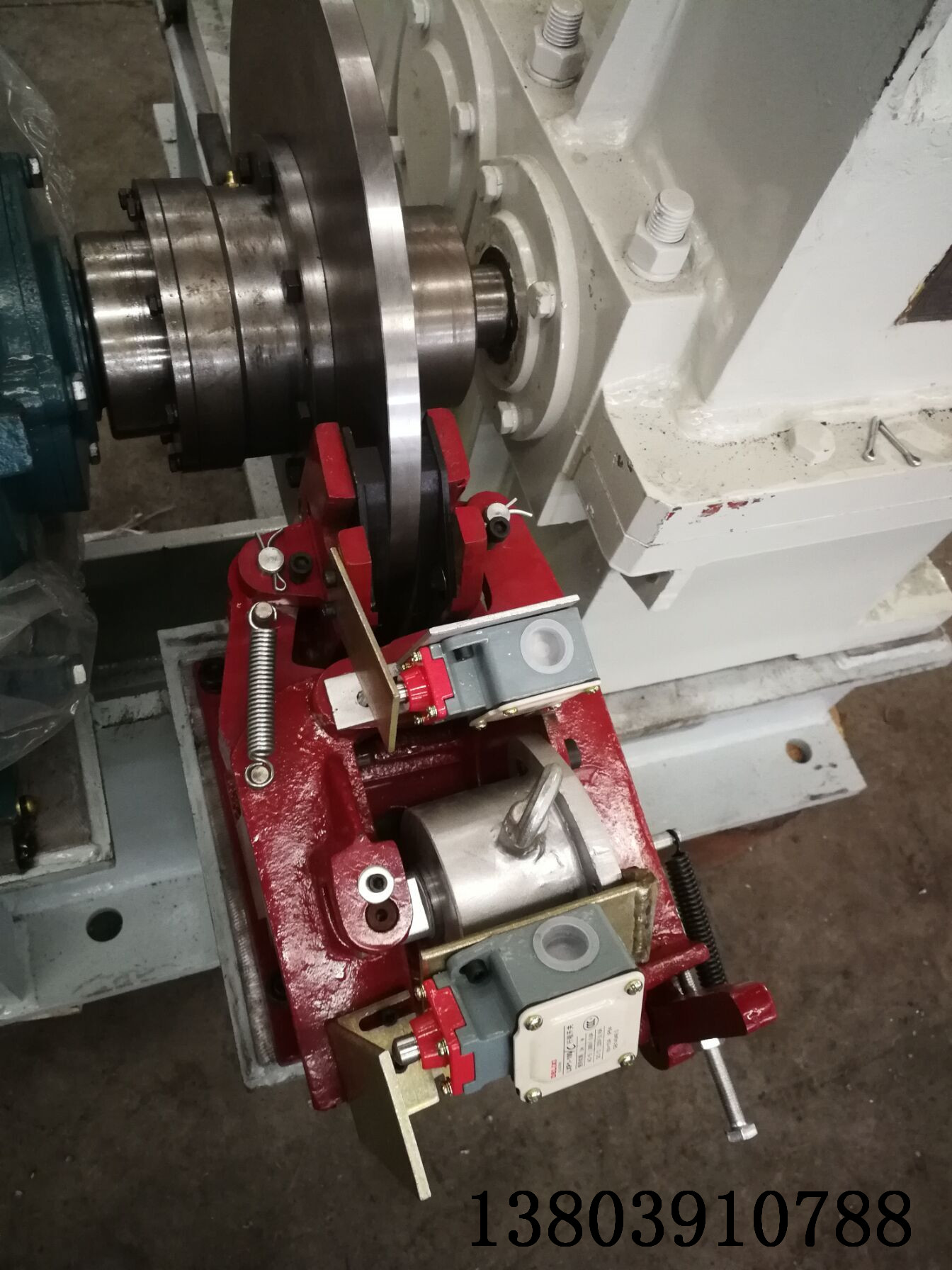

失效保護盤式制動器：制動力有一組碟形彈簧通過傳遞把力施加在兩個摩擦片上產生。

當釋放能量消失 或發現機械系統出現故障，

制動器動作與制動力相平衡的釋放以能量由下列方式

產生： 電力型 SE 系列 液壓型 SH 系列 氣動型 SP 系列 2 種失效保護盤式制動器

A ：工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補

償裝置，響應時間短。安裝公差大：制動盤端面跳動，最大值

0.2mm.

。底座相 對于盤的垂直度偏差，最大值 4%o 。制動盤相對于底座的中心距偏差最大值

2.5mm. 該系列包括下列類型制動器：

561SE 560SE 56SE 5SE 450SE 4SE 3SE 制動器。 電磁釋放。 工作時需有 ESE/ESP 電控箱。

5SH 450SH 4SH 3SH 904SH 制動器。 液壓釋放。 工作時需有液壓站。

5SP 450SP 4SP 3SP 制動器。 氣動釋放。 B ：保持和緊急制動器：制動力大，和各種制動器一

樣。發現超速的情況下，用

作緊急制動器，正常情況下靜態制動器響應時間短。帶襯墊磨損手動調整裝置。

SE,5SE,450SE,3SE,4SE,ST1SE,ST2SE,SDZ1-01,SDZ1-30,SDZ1-80,2.2檢查制動器線圈控制電路

時應注意的問題通過對標準的學習，以及在實踐中的經驗總結，筆 者認為在檢查制動器線圈控制

電路時，應注意如下幾方 面的問題。(1)認真查閱電氣原理圖和接線圖，仔細推薦控制回 路中電

氣裝置的數量及其相互獨立性。就如在圖2中，可以看見XC，SC與YXC不獨立，有相互控制關系

控制箱 軟制動控制箱450SE盤式制動器

     電磁制動器可分為電磁粉末制動器和電磁渦流制動器，電磁摩擦式制動器等多種形式。另外還

細分為干式單片電磁制動器、干式多片電磁制動器、濕式多片電磁制動器等等。按制動方式電磁

制動器又可分為通電制動和斷電制動。450SE液壓失效保護制動器翻車機本體采用兩套驅動裝置

并布置在兩端環外側，當一套顯現故障或斷電時，另一套可以實施一個循環的工作。翻轉要求啟

動及回零平穩，對車輛沖擊小，電動機負荷相同并同步，其使用元件經過嚴格篩選，確保設備安

全可靠運行注意事項

(1) 應保證液壓油的清潔，加油必須從空氣濾清器的濾網上加油；

(2) 油箱的油位應滿足標注高度，油箱的放置應水平；

(3) 在不同有季節下，應調整油液的牌號數，現場溫度較低時應采用低凝液壓油。

(4) 檢修工作應在各用電設備斷電后進行；

(5) 閘瓦磨損量達5mm以上時，應及時更換閘瓦；

(6) 應當經常檢查和清洗濾油器；獲嘉SBD125-A

(7) 閘瓦間隙不得大于2mm，當間隙超過規定值時，需調整至1—1.5mm；

(8) 制動器漏油或動作不靈敏時，應及時清洗和更換密封件。

(9) 當發現松閘時間較長時，應進行排氣或進行制動器清洗檢修或需要蓄能器充氣。

制動器投入使用初期間隔一月更換精濾芯，并且每間隔三個月更換一次

廣泛應用于冶金，礦山，電力，煤炭，機械，交通，糧食，化工，水泥，水利，建材，運輸?shù)炔?/p>

門。從以上信息由此可見電動推桿與電液推桿不但在外形上有極大區別，在研發及使用上也是各

不同的，對此在選用時應依據用途等要求進行選擇，避免顯現概念上的錯誤

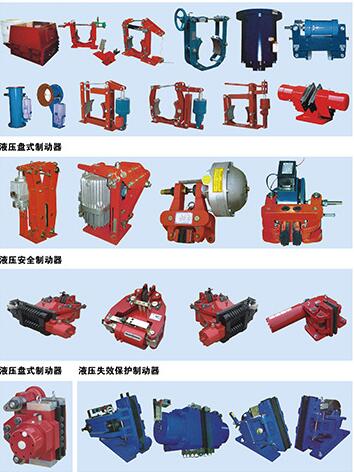

我公司主要經營制動器和推動器這兩大類產品，下邊會為大家一一介紹我公司主營產品。我公司

地理位置處于河南省焦作市武陟縣虹橋工業園，公司建立于2001年，現今公司管理層和高層20位

，高級工程師10人，中級工程技術人員32人，技術人員60人，員工100人?？蔀橛脩?hù)提供國標產品

和非國標產品的設計和制造。公司設備先進，擁有專業生產設備80余臺，年生產各類產品四萬余

臺。我公司主要生產各行各類盤式制動器，非標制動器，我公司一直以高尚的服務，杰出的產品

，高質量的產品保障來為廣大客戶服務，我司已取得國家起重機械質量監督檢驗中心頒發的特種

設備型式試驗合格證書
