電力液壓盤式制動器摩擦襯墊片

制動盤厚度

制動盤厚度對制動盤質量和工作時的溫升有影響。為使質量小些，制動盤厚度不宜取得很大；為了降低溫度，制動盤厚度又不宜取得過小。制動盤可以做成實心的，或者為了散熱通風的需要在制動盤中間鑄出通風孔道。一般實心制動盤厚度可取為10—20mm，通風式制動盤厚度取為20～50mm，采用較多的是20—30mm。在高速運動下緊急制動, 制動盤會形成熱變形, 產生顫抖。為提高制動盤摩擦面的散熱性能, 大多把制動盤做成中間空洞的通風式制動盤, 這樣可使制動盤溫度降低20 %～30%。

摩擦襯塊

摩擦襯塊是指鉗夾活塞推動擠壓在制動盤上的摩擦材料。摩擦襯塊分為摩擦材料和底板,兩者直接壓嵌在一起。

摩擦襯塊外半徑只與內半徑及推薦摩擦襯塊外半徑與內半徑的比值不大于1.5。若此比值偏大，工作時襯塊的外緣與內側圓周速度相差較多，磨損不均勻，接觸面積減少，最終導致制動力矩變化大。

對于盤式制動器襯塊工作面積A，推薦根據制動襯塊單位面積占有的汽車質量在1.6～3.5（千克╱平方厘米)范圍內選用。

制動盤用合金鋼制造并固定在車輪上，隨車輪轉動。分泵固定在制動器的底板上固定不動，制動鉗上的兩個摩擦片分別裝在制動盤的兩側，分泵的活塞受油管輸送來的液壓作用，推動摩擦片壓向制動盤發生摩擦制動，動作起來就好像用鉗子鉗住旋轉中的盤子，迫使它停下來一樣。制動器既然是工作裝置，也是安全裝置。隨著技術的發展和節能環保要求的升高，越來越多的永磁同步無齒輪曳引機將取代傳統的蝸輪蝸桿式曳引機，借此不確定會不會不必再單獨裝設上行超速保護裝置，此種永磁同步無齒輪曳引機的制動器(應實施型式試驗)具有著上行超速保護功能。遵照GB第9.10條的要求，轎廂上行超速保護裝置一般由速度監控元件和減速執行元件兩部分組成。對電梯來說而永磁同步無齒輪曳引機的制動器(所有參與向制動輪或盤施加力的制動器部件分兩組裝 設被當成這一些部件存在里頭的冗余度)正是作為減速執 行元件使電梯減速或停止的。由此，在檢驗中要檢査制 動器仍然還有具備著上行超速保護功能的型式試驗合格證和 報告，制動器與曳引輪之間是否為直接剛性連接I應有 電氣裝置來驗證制動器工作是否正常，但不需串入安全 回路。

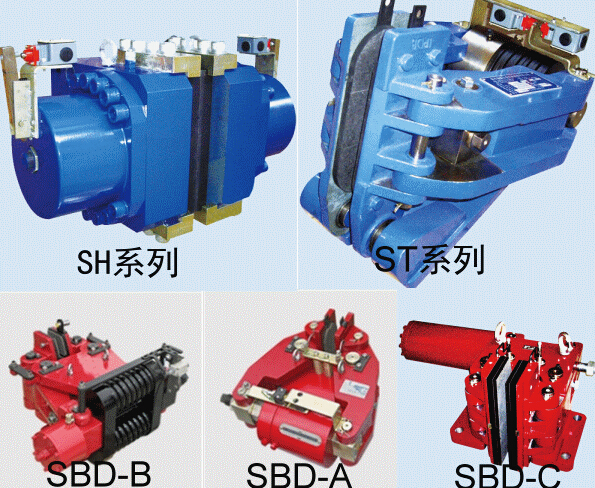

作 為一個非常重要的安全控制裝置，廣泛地應用在起重、冶金、礦山、港口、建筑等機械中 主要產品有： 電力液壓塊式制動器系列 YWZB YWZ3B YWZ4B YWZ5 YWZ8 YWZ9 YWZ12 YWZ13 YW YWL TYWZ2 YWP 電磁塊式制動器 JZ(TJ2A) MW(Z) ZWZA ZWZ2 ZWZ3A DCW3 電磁失效保護盤式制動器 5SE 561SE 560SE 56SE DCPZ12.7 4SE 3SE ST1SE ST2SE 450SE 液壓失效保護盤式制動器 5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SH SB(YQP) SBDST5SH ST10SH ST16SH ST25SH ST25SH-A ST40SH 904SH SBB 電力液壓臂盤式制動器 YPZ2Ⅰ、Ⅱ、Ⅲ YPZ2Ⅳ、Ⅴ、Ⅵ 氣動鉗盤式制動器 QP12.7 5SP 4SP 3SP 450SP PD ADP60M-ADP61M-ADP62M 液壓直動盤式制動器 DADH75 ADH60 ADH90 ADH120 DADH80 DADH90 DADH120 DADH103 DADH195 電力液壓推動器 YT1 Ed 防爆電力液壓推動器 BYT1 BED

制動器廠

制動性直接關系到行使安全性，是汽車行使的重 要保障。隨著高速公路迅速的發展和車流密度的日益增大，出現了頻繁的交通事故。因此， 改善汽車的制動性始終是汽車設計制造和使用部門的主要任務。 制動系的功用是使汽車以適當?shù)臏p速度降速行使直至停車；在下坡行使時，使汽車保持 適當?shù)姆€(wěn)定車速；使汽車可靠地停在原地或坡道上。 制動系至少應有兩套獨立的制動裝置，即行車制動裝置和駐車制動裝置。前者用來保證
