電力液壓推動器
警告:推動器應按照電氣規范的要求,可靠接地! 注意:在接線時,切斷電源并在電源開關處豎立一塊標示牌“有人作業,不要合閘” ,
直至接線結束。
接線時,卸下推動器接線盒蓋(反面有接線圖),按要求接好三相電源線(相序無要求)及 接地線。然后蓋好接線盒蓋,擰緊螺釘

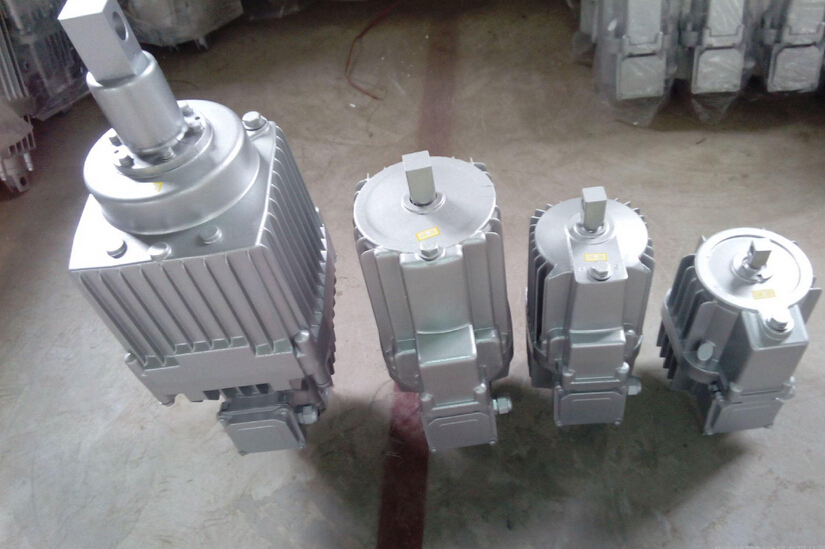

ED 電力液壓推動器
Ed23/5,Ed30/5,Ed50/6,Ed80/6,Ed121/6,Ed201/6, Ed23/5,Ed30/5,Ed50/6,Ed80/6,Ed121/6,Ed201/6,Ed301/6
主要用作 YWZ4,YWZ5,YWZ8,YWZ9,YWL.YW.YWZP 系列電力液壓塊式制動器 電力液壓塊式制動器的操作元件,廣泛適用于起重運輸,冶金,礦山,港 電力液壓塊式制動器 口,建筑等行業。
使用條件:
環境溫度: -20℃ -50℃使用DB-25液壓油,低于-20℃時用YH-10航空液壓油,可不裝加熱器;用DB-25液壓油,必須裝加熱器。連續工作S1 ,斷續工作S3-60% 。
電壓和頻率: 三相交流380V/50(60)Hz ,我公司還可以提供其它不同頻率,不同電壓的產品,需要時請協商訂貨。
三相交流異步式電動機,符合( G8755-2000 )規定,性能詳見"技術數據"絕緣等級: F級、電器防護等級: IP65 。
電纜:導線截面最大可達4X2.5mm2。
高效防腐產品:用于空氣中有腐蝕介質和相對濕度高,并由此可能生成凝水的情況。電機采用真空注塑的定子,涂漆采用特殊防腐漆,系列產品均可提供防腐產品,用戶需要可與公司聯系
根據要求可提供不同電壓,不同頻率等級的推動器。 通過特殊處理的三防電機適用于"TH" 型、"AH" 型、混合型要求。

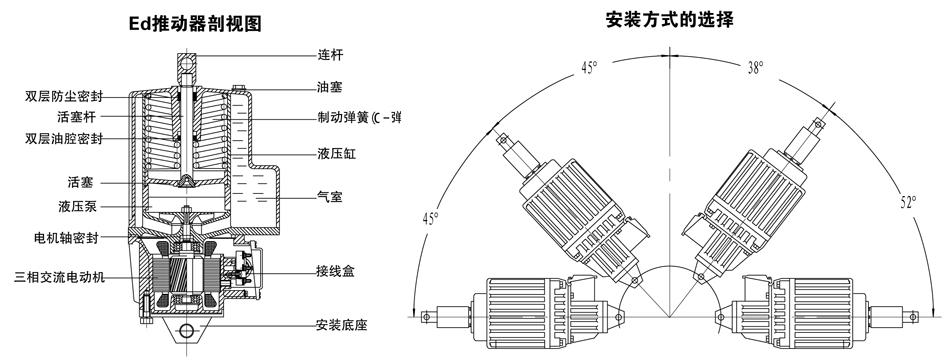

垂直安裝:活塞桿連接塊朝上。 水平安裝和中間任意位置: 安裝形式如下圖示。
所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301 安裝底座可作90。旋轉。Ed23和Ed30安裝底座也可提供900旋轉,但安裝高度尺寸A增加8毫米(訂貨時說明) 。 無論何種安裝位置,活塞桿都不能承受徑向力,以免影晌使用效果和壽命。
