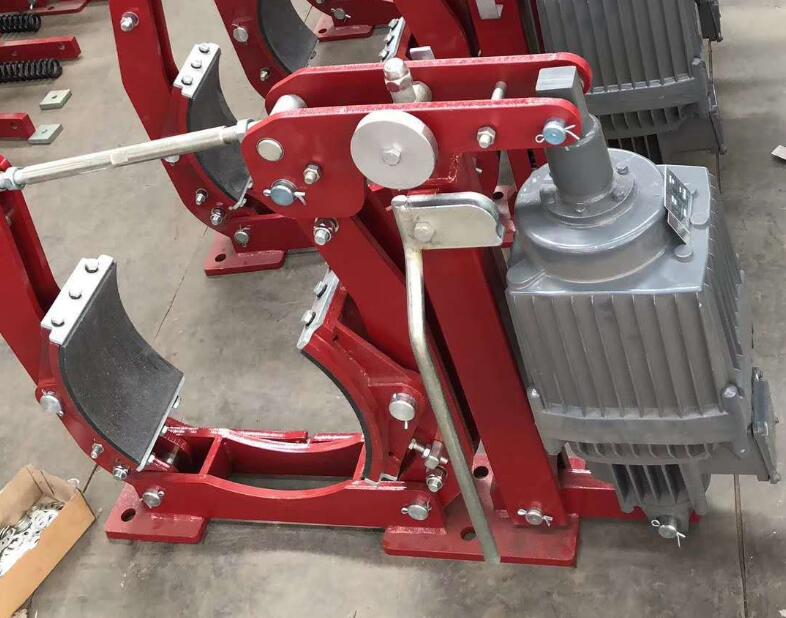

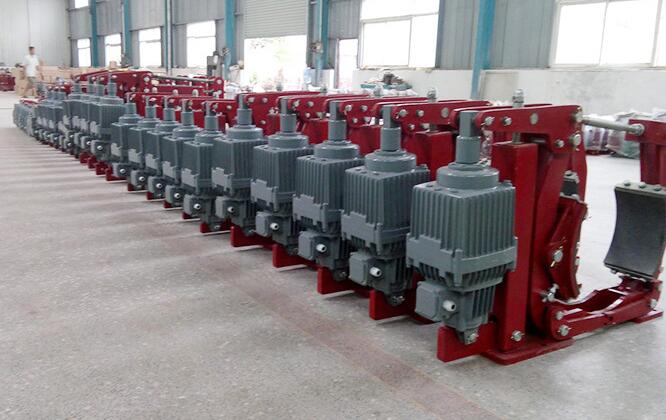

電力液壓制動器型號：YWZ5-315/50

電力液壓制動器型號：YWZ5-315/50

組成：制動瓦塊、制動臂、制動輪、松閘器等

用途：主要用于起重、運輸、冶金、礦山、港口、建筑機械驅動裝置的機械制動

型號分類：YWZ、YWZ2、YWZ3、YWZ4、YWZ5、YWZ9等

工作原理

該系列液壓推桿制動器由制動架和相匹配的ED型電力液壓推動器兩大部分組成。當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）

用途該產品廣泛應用于起重運送、冶金、礦山、港口、建筑、建材等工作中作為機械制動中外抱瓦式制動器的驅動設備，也可以作為其他方法運動的動力源如往復、搖晃、圓周運動等。

　　電動機為三相交流異步電動機，符合（GB755-87）規矩，絕緣等級：E級。運用條件：

　　1.連續工作S1，連續工作S3，其負載持續率FC=40%

　　2.額定頻率為50Hz，額定電壓為380V（三相交流電壓）

　　3.運用地址的海拔高度符合（GB755-87）標準

　　4.周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.一般適用于垂直設備、活塞桿聯接塊朝上，傾斜度不逾越±15°。

　　MYT3系列電力液壓推動器是根據我國的國情并參看國內外最搶先產品規劃的新式單推桿推動器，具有運轉安全可靠，上升和下降動作靈敏平穩，修補便當，報價低價等利益，其實用性、通用性優勝、產品符合DQ4516的懇求，推動器外殼防護等級IP54（GB4208-84）

　　該產品廣泛應用于起重運送、冶金、礦山、港口、建筑、建材等工作中作為機械制動中外抱瓦式制動器的驅動設備，也可以作為其他方法運動的動力源如往復、搖晃、圓周運動等。

　　電動機為三相交流異步電動機，符合（GB755-87）規矩，絕緣等級：E級。運用條件：

　　1.連續工作S1，連續工作S3，其負載持續率FC=40%

　　2.額定頻率為50Hz，額定電壓為380V（三相交流電壓）

　　3.運用地址的海拔高度符合（GB755-87）標準

　　4.周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.一般適用于垂直設備、活塞桿聯接塊朝上，傾斜度不逾越±15°。

　　ED.YT1.MYT3系列電力液壓推動器是根據我國的國情并參看國內外最搶先產品規劃的新式單推桿推動器，具有運轉安全可靠，上升和下降動作靈敏平穩，修補便當，報價低價等利益，其實用性、通用性優勝、產品符合DQ4516的懇求，推動器外殼防護等級IP54（GB4208-84）

聯鎖式退距均等裝置(專利技術)和瓦塊自動隨位裝置，可始終保持兩側瓦塊退距均等且無需調整，完全避免因退距不均使一側制動襯墊浮貼制動輪的現象。

主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑。

制動彈簧在方管內布置并設有標尺，用戶可十分方便地讀出制動力矩值，免去測量和計算的麻煩。

制動襯墊為卡裝式整體成型結構，更換十分方便、快捷，備有半金屬(無石棉)硬質和半硬質，軟質(含石棉、無石棉)等不同材質的制動襯墊供用戶選擇。

可配本公司新型推動器配套,動作靈敏,壽命長。

附加裝置：

手動釋放裝置

釋放(開閘)限位開關，可實現制動器是否正常釋放的信號顯示。

制動襯墊磨損自動補償裝置，可實現襯墊磨損時瓦塊退距和制動力矩的無級自動補償。

襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的信號顯示(注意：應用于須帶自動補償裝置的制動器)。

采用帶下降延時閥的推動器驅動，可實現制動器的延時閉合。
