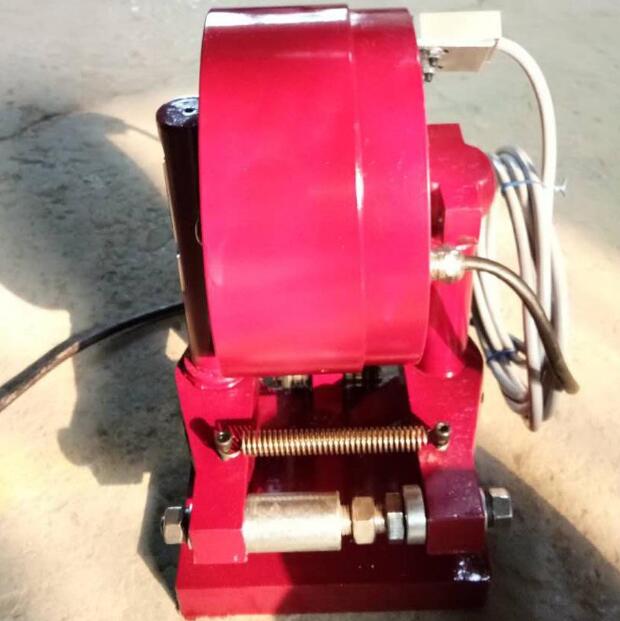

DP30電磁盤式制動器 電磁失電制動器在各種起重裝置作業中應用十分廣泛，不但大大提高了作業效率，而且可以大大的降低人力成本和保證作業安全性。電磁失電制動器具有低噪音、低發熱、安全性高、制動時間敏捷及極好的扭矩保持效用等等優點，在各行業起重裝置中特別是高頻制動場合中得到了廣泛應用。,電磁制動器為分通電式電磁制動器及斷電式電磁制動器(電磁式失電制動器或者無勵磁動作型制動器),通電式電磁一、主要特性主要特性：：

彈簧力制動；電磁力松閘 具有手動松閘功能 摩擦片磨損手動補償 制動器松閘顯示開關 制動盤的厚度為15mm

DP30電磁盤式制動器可垂直或水平位置（帶摩擦片復位彈簧）安裝

二、制動盤與支撐座

安裝之后檢查制動盤的端跳不超過±0.1mm； 徹底清潔制動盤，應避免沾上任何油脂及污物；

制動器應牢固地安裝在有足夠的強度以克服制動力矩的支撐座上, 且放置制動器的表面的不平度≤±0.5mm。根據資料下圖確定制動器與制動盤的相對位置。

  三、制動器的安裝

1. 制動器交貨狀態： - 手動松閘

DP30電磁盤式制動器 摩擦片沒有安裝，與摩擦片保持彈簧一起包裝

                          摩擦片保持彈簧

安裝制動器

 必須保證制動器相對制動盤對中與垂直（如右圖） -制動盤與制動器的線圈體（28）平行

制動盤與制動器摩擦片支撐座（29）兩側距離相等

緊固地腳螺栓，仔細檢查制動盤不要與制動器本體接觸 -安裝摩擦片和保持彈簧

松開手動松閘螺栓（17）10mm（七圈），制動器上閘與制動盤

四、DP30電磁盤式制動器制動器的調節

  調節制動器之前必須手動松閘。

1手動補償系統由螺栓（A）和（B）組成。 2調整步驟

制動器必須手動打開

從制動臂的前端用手施加一個壓力使摩擦片緊壓制動盤

 DP30電磁盤式制動器使兩條螺栓（A）和（B）在制動器中心位置接觸（如右圖），擰          緊螺栓B的兩個螺母

在兩條螺母插入一個0.6mm的塞尺。按圖方向擰緊A螺栓的螺母A1，帶動制動臂使摩擦片貼上制動盤但不要太用力。在擰緊螺栓A的另一個鎖母。 -移走塞尺

松開手動松閘螺栓（17）七圈（10內六角扳手） -通電制動器動作幾次

測量制動器的電磁鐵的間隙

最終，可通過上述的操作獲得正確的間隙值（見下表）

3制動器的間隙值可用深度尺在移動銷軸（11）和固定線圈體（28）之間測量

第一次在制動器上閘時測量

第二次在制動器松閘時測量（此時間隙為零） -兩次測量數值之差為制動器的電磁鐵的間隙          固定線圈體 -移動線圈體

制動器電磁鐵的間隙會隨摩擦片的磨損而增大，當超過最大值時需要重新調整補償螺栓A和B 否則制動力矩會下降。當摩擦片的厚度減少到2mm時必須更換。

有些制動器已標準化和系列化，并由專業工廠制造以供選用。

　　電磁制動器是現代工業中一種理想的自動化執行元件，在機械傳動系統中主要起傳遞

動力和控制運動等作用。具有結構緊湊，操作簡單，響應靈敏，壽命長久，使用可靠，易

于實現遠距離控制等優點。

　　DP30電磁盤式制動器它主要與系列電機配套。廣泛應用于冶金、建筑、化工、食品、機床、舞臺、電梯、電力，

輪船、包裝等機械中，及在斷電時（防險）制動等場合。

　　使機械運轉部件停止或減速所必須施加的阻力矩稱為制動力矩。制動力矩是設計、選

用制動器的依據，其大小由機械的型式和工作要求決定。制動器上所用摩擦材料（制動件

）的性能直接影響制動過程，而影響其性能的主要因素為工作溫度和溫升速度。摩擦材料

應具備高而穩定的摩擦系數和良好的耐磨性。摩擦材料分金屬和非金屬兩類。前者常用的

有鑄鐵、鋼、青銅和粉末冶金摩擦材料等，后者有皮革、橡膠、木材和石棉等。
