工作原理 1推動器電源接通,電機旋轉帶動葉輪轉動產生壓力油,推動活塞及連桿向上運行,在達到預定行程生并維持其推力。2電源斷開,電機及葉輪停止轉動不再產生壓力油,活塞及連桿在外力作用下恢復原位。 4、安裝與調整(見圖1) 4.1推動器出廠時,工作油液已裝好,可直接使用,由于油的減少會引起推動器技術數值的改變,甚至不能啟動,所以未經許可禁止打開油螺塞或溢流螺塞。 4.2推動器一般為垂直安裝(電機應在下方),也可傾斜或水平安裝,但必須注意,傾斜或水平安裝時,應使平衡氣室朝上。必須保證推動器整體能夠擺動,活塞桿不允許承受徑向力。 4.3推動器連桿都可以旋轉,底座可作90度旋轉,YTD2-30/5推動器哪里有賣YTD2-23/5—YTD2-30/5底座旋轉后中心高加長8mm。 4.4接線時,電纜應通過填料函進入接線盒,拆下推動器接線盒蓋(反面有接線圖),對照參數按要求接好三相電交流電源(相序無要求)及接好內、外地線,(電源線電纜規格不得大于4×2.5 mm2)

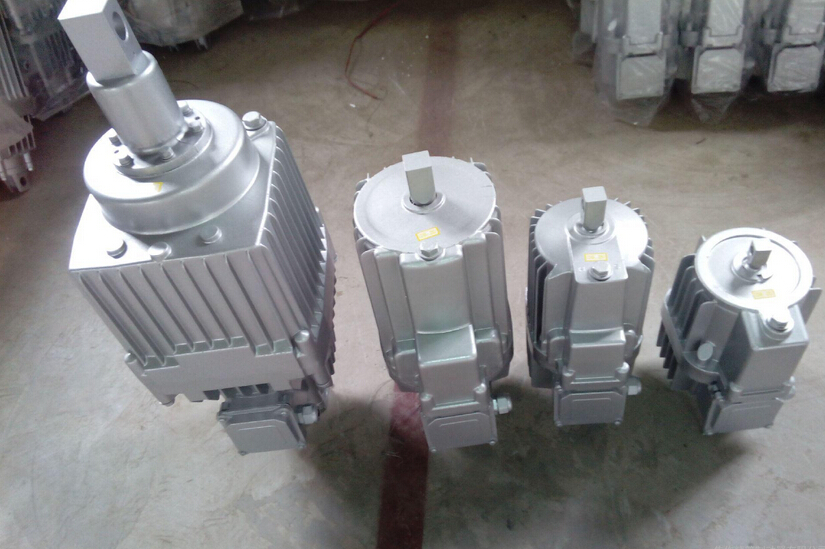

Ed 系列推動器是家引進原西德EMG公司全套設計與制造技術生產制造,符合德國DIN15430和JB/T 10603-2006標準。Ed 系列推動器其零部件均由數控加工中心加工,從加工到裝配,嚴格的工藝、完善的檢測、可靠的性能及壽命試驗確保了整機的佳性能。
鋁合金外殼全密封單推桿結構,外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。
電機為非油浸式結構, F級絕緣,耐熱性好,壽命長。
電機接線盒蓋設有密封,采用電纜填料函進線,牢固可靠,電氣防護等級IP65。
電機軸和推桿均經過表面特殊處理,使密封件壽命大大延長。
傳動部分全部為雙密封結構,密封可靠。
使用條件:
環境溫度: -20℃ -50℃使用DB-25液壓油,低于-20℃時用YH-10航空液壓油,可不裝加熱器;用DB-25液壓油,必須裝加熱器。連續工作S1 ,斷續工作S3-60% 。
電壓和頻率: 三相交流380V/50(60)Hz ,我公司還可以提供其它不同頻率,不同電壓的產品,需要時請協商訂貨。 三相交流異步式電動機,符合( G8755-2000 )規定,性能詳見技術數據絕緣等級: F級、電器防護等級: IP65 。
電纜:導線截面大可達4X2.5mm2。
高效防腐產品:用于空氣中有腐蝕介質和相對濕度高
YT1系列電力液壓推動器 YT1-18Z/2 YT125ZB/4 YT125ZC/4 YT1-45Z/4 YT1-45Z/5 YT1-45Z/6 YT1-90Z/6 YT1-90Z/8 YT1-125Z/10 YT1-180Z/8 YT1-180Z/10 YT1-180Z/12 YT1-320Z/12(B) YT1-320Z/20(A) YT1-320Z/35 YT1-350Z/12 YT1-350Z/20 YT1-350Z/35,MYT1-45/6,MYT3-500,YTD等系列
