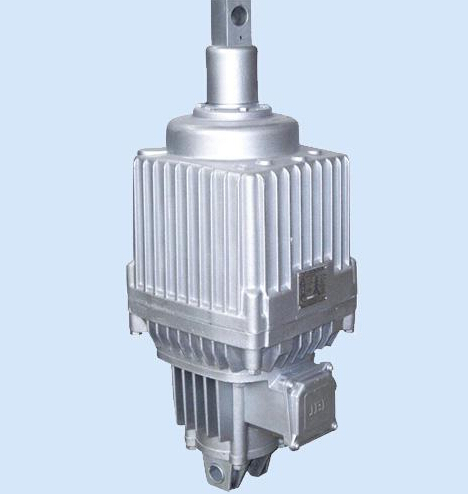

Ed系列電力液壓推動器主要是使用鑄造鋁合金來進行制作外殼的，因此，外形非常美觀，且質量也是十分輕便的，電機主要是采用非浸油式結構進行制作而成的，Ed系列電力液壓推動器的電機軸和推桿的表面都是采用鍍硬鉻處理而成的，因此，具有非常好的密封性能，可以有效的延長密封件的使用壽命
ywz、ywz4, ywz5, ywz8, ywz9,YWZ13等系列電力液壓制動器分別采用yt1、ytd, ed,myt3系列推動器作為制動器的驅動裝置。
主要適用于起重、運輸、冶金、礦山、港口、建筑機械運動裝置的機械制動。采用單推桿電力液壓推動器作為驅動裝置的制動器與采用雙推桿的制動器相比，具有動作速度快、使用壽命長、允許的zui高操作頻率高等優異的技術指標。
使用條件和規程
-環境溫度：-25℃ n+45℃ -空氣相對濕度不大于90%，-在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃的環境中-安裝地點的海拔高度符合gb755-87標準；用于三相380v50hz交流電源
工作原理與結構特征
1、結構特征
制動器主要由底座 、制動臂、制動瓦、彈簧、杠桿、推動器等部分組成。推動器主要由兩部分組成，驅動電機及器身(離心泵)，器身部分由蓋、缸、活塞、葉輪及轉達軸組成。
2、工作原理
當推動器通電時 ， 電動機帶動轉軸及轉軸上的葉輪旋轉，在活塞內產生壓力，使固定在活塞的推桿迅速上升，推動連接杠桿壓縮主彈簧使制動瓦張開，機構得以運動。推動器斷電時，主彈簧的力將制動瓦壓緊于機構的制動輪上使機構停止運動。
電力液壓制動器的制動閘瓦退距的調整，由于電力液壓制動器具有自動調整間隙的性能，所以，隨著剎車瓦的磨損，左制動瓦與制動瓦之間的間隙能始終保持不變，但右邊制動閘瓦與左邊制動閘瓦的間隙則隨著剎車片的磨損而逐漸增大。需要根據情況，隨時及時調整，以使兩邊的制動閘瓦退距基本保持均勻。
電力液壓推動器的行程調整在能夠保證，電力液壓制動器閘瓦最少退距的情況下，電力液壓推動器的工作行程愈小愈理想。因此，需要調整電力液壓推動器的高度。電力液壓推動器由兩部分組成，驅動電動機及器身(離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。電力液壓推動器常與制動架配合使用，廣泛用于各類傳動裝置的制動。其可以連續工作S1和繼續工作S3，基本環境溫度達到+50℃。
電力液壓推動器的表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25(SY1351-77)低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。
當電力液壓制動器通電時，電動機股動傳達軸及轉軸上的葉輪旋轉，在活塞內發生壓力，在此壓力影響下，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁敏捷上升。經過杠桿機械緊縮負荷繃簧(推動器或制動器帶有負荷繃簧者)，發生機械運動
