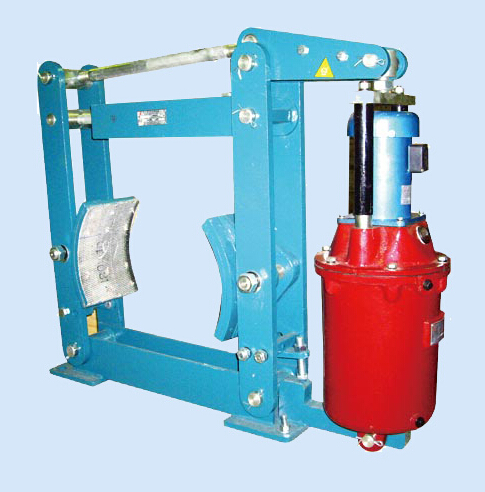

YWZ電力液壓推桿制動器YWZ-300/45

YWZ制動器說明書
一、工作原理
該系列液壓推桿制動器由制動架和相匹配的YT1型電力液壓推動器兩大部分組成。
當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）。
二、制動器的安裝及調整
1、制動器安裝方式：
1.1 縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6、8螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪上。
9— 彈簧座 10—彈簧架刻度機
1.2 橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側面裝到制動輪上。
2、制動器的調整
2.1 推動器工作行程的調整
在保證閘瓦最小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。
2.2 制動力矩的調整
松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。
2.3 制動瓦的退距調整
當制動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。
2.4 固定制動瓦的螺母（見圖），應松緊適當，使制動瓦與制動輪可以隨位。
三、使用和維修
應定期檢查制動器的工作狀況，檢查時應著重以下各項：
1、制動器的構件無能運動是否正常，調整螺母是否緊固。
2、推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是否良好。
3、尺寸H1不得小于表1所列之最小尺寸，如超出要求須立即調整，否則失去制動作用。
4、制動瓦是否正常的靠在制動輪上，磨擦表面的狀態是否完好，有無油膩臟物。當制動襯墊的厚度達到表2中的數值時，則應更換制動襯墊。
5、制動輪的溫度不應超過200℃。
6、杠桿和彈簧發現裂紋應更換。
YWZ-400/90、YWZ-500/125、YWZ-600/180電力液壓塊式制動器

YWZ系列電力液壓塊式制動器：

YWZ-100/18電力液壓塊式制動器、YWZ-200/25電力液壓塊式制動器、YWZ-300/25電力液壓塊式制動器、YWZ-300/45電力液壓塊式制動器、YWZ-300/90電力液壓塊式制動器、YWZ-400/45電力液壓塊式制動器、YWZ-400/90電力液壓塊式制動器、YWZ-500/125電力液壓塊式制動器、YWZ-600/180電力液壓塊式制動器

YWZ系列電力液壓塊式制動器：

YWZ-100/18、YWZ-200/25、YWZ-300/25、YWZ-300/45、YWZ-300/90、YWZ-400/45、YWZ-400/90、YWZ-500/125、YWZ-600/180
