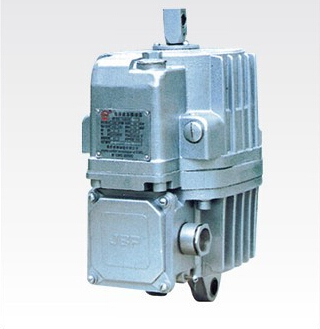

ED-23/5電力液壓推動器

 主要技術參數
     型號 額定推力(N) 額定行程 動作行程 制動彈簧力(N) 額定頻率(Hz) 輸入功率(W) 額定電壓(V) 額定電流(A) 最大工作頻率 重量(Kg)
     上升 下降
     短行程推動器 偏差±20%
     ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
     ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
     ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
     ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
     ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
     ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
     ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40

一、概述
     Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種產業閥門，閘門，定向擺動和滾動（＜90°）裝置（機構）及夾緊裝置的驅動控制。
    二、安裝方式的選擇
    1、垂直安裝：活塞桿連接塊朝上；
    2、水平安裝和中間任意位置：主參數標牌朝上；
    3、所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
    4、不管何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
    三、附加裝置
    根據用戶需要可安裝各種附加裝置知足不同工作需要；
    1、上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
    2、制轉動簧：它產生制動力，技術參數中所列的制轉動簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
    3、復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；
    緩沖彈簧：（僅合用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
    4、加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；
    5、行程開關：根據用戶要求，推動器可以裝機械式行程開關。
    四、用途
    ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操縱元件，廣泛合用于起重運輸，冶金，礦山，港口，建筑等行業。
    1、正常工作前提
    電念頭1/2三相交流異步式電念頭，符合（GB755-87）劃定，絕緣等級：F級
    2、使用前提：
    連續工作S1連續工作S2，負載持續率FC=60%
    額定電壓為380V三相，頻率50Hz
    使用地點的海拔高度等級符合（GB755-87）尺度
    附近環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
    3、垂直安裝：

    活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公合用于垂直安裝）

五、電力液壓推動器主要特點

　　1、外殼為鑄造鋁合金，重量輕，外形美觀。

　　2、電機為非浸油式結構,B級或F級絕緣(根據用戶要求),耐熱性好，壽命長。

　　3、電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55。

　　4、電機軸和推桿均表面特殊處理，使密封件壽命大大延長。

　　5、油缸殼體在一側設有平衡氣室,可使推動器在0~180°任何方向安裝，從而擴大其使用范圍。

　　6、全部密封件和軸承采用世界名牌產品，密封可靠，壽命長。

　　7、緊固件為不銹鋼材質，美觀耐用。
