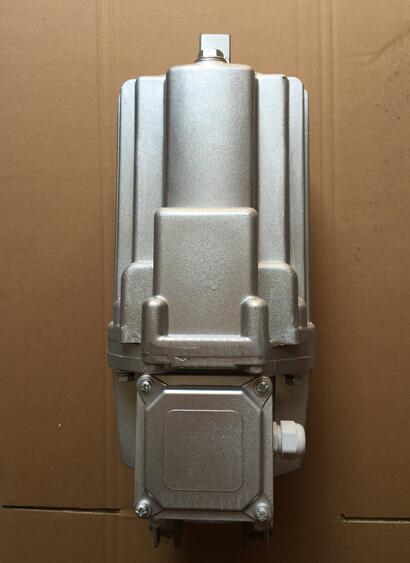

ED30/5液壓推動器 額定推力300N 行程50mm 380V IP65

ED30/5液壓推動器 額定推力300N 行程50mm 380V IP65

ED液壓推動器ED30/5 ED50/6 ED80/6 ED121/6 ED201/6 ED301/6

Ed系列電力液壓推動器

  一、ED推動器概述　　Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。二、推動器設計特點　　外殼為鑄造鋁合金、重量輕，外形美觀；　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；　　Ed系列緊固件為不銹鋼材質，美觀耐用。三、安裝方式的選擇　　垂直安裝：活塞桿連接塊朝上；　　水平安裝和中間任意位置：主參數標牌朝上；　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。四、附加裝置　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；行程開關：根據用戶要求，推動器可以裝機械式行程開關。

用途ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

正常工作條件電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級制動器使用條件：連續工作S1連續工作S2，負載持續率FC=60%

額定電壓為380V三相，頻率50Hz

使用地點的海拔高度等級符合（GB755-87）標準周?chē)h(huán)境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

主要技術參數

型號  額定推力

(N)  額定行程

(mm)  動作行程  制動彈簧力

(N)  額定頻率

(Hz)  輸入功率

(W)  額定電壓

(V)  額定電流

(A)  最大工作頻率  重量(Kg)

上升  下降

短行程推動器  偏差±20%

Ed23/5  220  50  0.35  0.35  180  50  165  380  0.52  2000  10

Ed30/5  300  50  0.35  0.35  270  50  200  380  0.46  2000  14

Ed50/6  500  60  0.45  0.39  460  50  210  380  0.48  2000  14

Ed80/6  800  60  0.32  0.34  750  50  330  380  1.42  2000  24

Ed121/6  1250  60  0.4  0.42  1200  50  330  380  1.44  2000  39

Ed201/6  2000  60  0.5  0.32  1900  50  450  380  1.45  2000  39

Ed301/6  3000  60  0.58  0.32  2700  50  550  380  1.46  1500  40

1.Ed系列電力液壓推動器該產品是引進聯邦德國EMG公司專有技術的產品,按EMG公司許可證制造。其性能完善、動作頻率每小時可達2000次、壽命達2000萬次。加裝附件后,升、降動作時間可以調整,并具有

【關鍵詞】： 推桿制動器 電力液壓推動器 驅動裝置 焦作 制動力矩 聯邦德國 動作頻率 動作時間 專有技術 許可證制

YT1系列電力液壓推動器

YT1-18ZB/2；YT1-25ZB/4；YT1-45Z/5；YT1-90Z/8；YT1-125Z/10；YT1-180Z/10；YT1-320Z/12；YT1-320Z/20；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12

制動器型號

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

QP，CQP系列氣動鉗盤式制動器

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

SBD系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

SP系列氣動失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動器
