YWZ系列制動器YWZ制動器YWZ-400 YWZ-400/45 YWZ-400/90用途

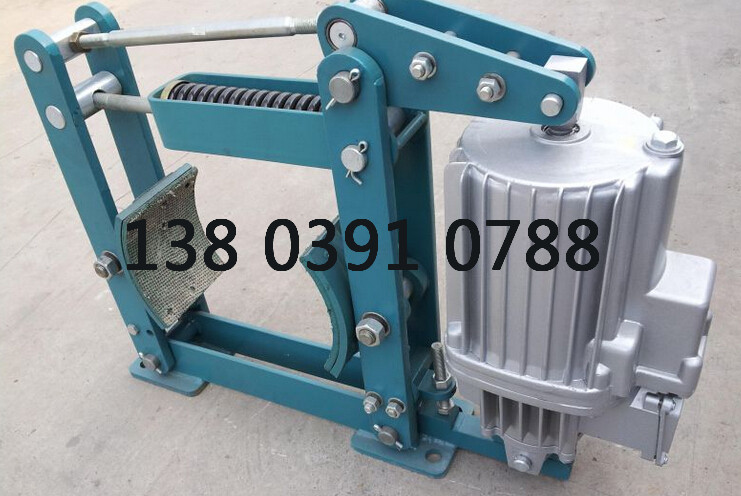

YWZ系列電力液壓塊式制動器,采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
正常工作條件
環境溫度-20℃~40℃;
完全相對濕度不大于90%;
在無爆炸危險的介質中,且介質中無足以腐蝕和破壞絕緣的氣體和導電塵埃的環境中;
安裝地點的海拔高度符合GB755-87標準,適用于三相380V,50Hz交流電源。
主要技術參數
型號 匹配推動器 制動力矩N.M 退矩 b C D d F G1 G2 H h1 i K M
YWZ-100/18 YT1-18ZB/2 40 0.6 70 137 100 13 75 125 125 384 100 40 110 138
YWZ-150/25 YT1-25ZB/4 100 0.6 90 154 150 17 100 170 170 437 140 60 150 138
YWZ-200/25 YT1-25ZB/4 200 0.7 90 154 200 17 100 195 195 440 170 60 175 156
YWZ-300/25 YT1-25ZC/4 320 0.7 140 154 300 22 130 280 280 692 240 80 250 200
YWZ-300/45 YT1-45Z/5 630 0.7 140 178 300 22 130 280 280 600 240 80 250 200
YWZ-400/45 YT1-45Z/6 1000 0.8 180 178 400 22 180 360 360 735 320 130 325 265
YWZ-400/90 YT1-90Z/8 1600 0.8 180 210 400 22 180 360 360 740 320 130 325 265
YWZ-400/125 YT1-125Z/10 2200 0.8 180 254 400 22 180 360 360 850 320 130 325 271
YWZ-500/125 MYT1-125Z/10 2650 0.8 200 210 500 22 200 415 415 885 400 150 380 310
YWZ-600/90 MYT1-90Z/8 3200 0.8 240 210 600 26 220 505 520 1082 475 170 475 390
YWZ-600/180 MYT1-180Z/12 5000 0.8 240 254 600 26 220 505 520 1082 475 170 475 390
YWZ-700/180 MYT1-180Z/12 8000 0.8 280 254 700 34 270 580 600 1225 550 200 540 585
YWZ-800/180 MYT1-180Z/12 10000 0.8 320 254 800 34 320 677 697 1417 600 240 620 510
YWZ-800/230 MYT1-320Z/12 12500 0.8 320 375 800 34 320 677 697 1417 600 240 620 1100
用途
MYT1系列電力液壓推動器主要用于YWZ系列操動閘瓦制動器,作為起重、運輸、行車等驅動裝置的機械制動用。
型號含義
結構及動作簡介
推動器由兩部分組成,驅動電機及器身(離心泵),器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速下降,迫使油重新流入活塞上部,這時仍然通過杠桿恢復復位。(若與YWZ系列制動器匹配則抱閘)。
技術數據
型號 額定推力(N) 額定行程 驅動電機功率(W) 每小時最大操作次數(次/小時)
不具備負荷彈簧
YT1-18Z/2 180 25 60 600
YT1-25Z/4 250 40 60 600
YT1-45Z/6 450 60 12 600
YT1-90Z/8 900 80 250 600
YT1-125Z/10 125 100 400 600
YT1-180Z/12 1800 120 400 600
YT1-320Z/12 3200 120 110 600
