QP12.7氣動制動器
QP系列氣動鉗盤式制動器
QP12.7氣動制動器QP12.7-A,QP12.7-B,CQP12.7-A,CQP12.7-B,QPL12.7,QP20,QP25,QP30等系列型號
焦作制動器股份有限公司氣動盤式制動器型號齊全,產品性能安全可靠,制動平穩,動作頻率高,使用壽命長。
QP12.7氣動制動器

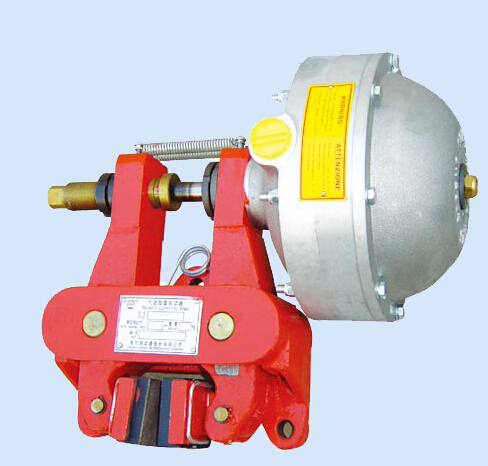

QP12.7氣動嵌盤式制動器摩擦片是一種既具備盤式制動器的優點,又具有廣泛適應性和獨特優越性的先進產品。該產品具有結構簡單,體積小,重量輕可靠性高,以壓縮空氣為動力源,使用方便,適用于多中盤徑,安裝調試、維護方便等特點。廣泛使用于冶金、散料裝卸等固定式作業機構的減速和制動;
QP12.7氣動制動器QP12.7氣動嵌盤式制動器有QP12.7-A、QP12.7-B等規格,每種規格制動器的一種盤徑可進行四級制動力矩調整匹配氣包采用進口鋁合金氣包,性能可靠穩定,密封性能好,體積小,重量輕,根據使用性能要求分A型、B型;
QP12.7氣動制動器制動襯墊采用壓簧卡裝式、結構獨特更換方便快捷;
可加裝顯示裝置,直接顯示制動器工作狀態;
QP12.7氣動制動器所有動力源無需單獨設置,可與已有的空壓站并網使用,在供氣線路中加裝調速閥,制動時間可實現無級調整。
QP12.7氣動制動器YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
JZ,MW,TJ2,ZWZA,ZWZ3系列電磁制動器
QP,CQP系列氣動鉗盤式制動器
QP12.7氣動制動器DCPZ系列電磁鉗盤式制動器
YPZ系列臂盤式制動器
QP12.7氣動制動器SBD系列安全制動器
SH,ST系列液壓失效保護制動器
DADH系列液壓直動制動器
QP12.7氣動制動器SE系列電磁失效保護制動器
SP系列氣動失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動器
QP12.7氣動制動器
一、工作原理
QP12.7氣動制動器 QP12.7氣動鉗盤式制動架和氣缸兩大部分組成(見結構示意圖)。氣缸1通入壓力氣時,活塞桿5在氣壓作用下迅速向氣缸內收縮,左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開(即松閘)。當氣缸停止供氣并通過控制閥迅速放氣,活塞桿5在氣缸內部彈簧下迅速伸出,頂左、右制動臂帶動摩擦塊12合龍(即抱閘)。
QP12.7氣動制動器 二、制動器的安裝
1、首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。
2、將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.
QP12.7氣動制動器 3、裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內,再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安裝位置尺寸見結構示意圖.
QP12.7氣動制動器 三、調式
a)調整氣壓值,其范圍為5~7巴。
b)正常工作錢,首先是制動器試動作幾次,檢修制動器有無異?,F(xiàn)象。
c)摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值,旋轉調整桿時,首先通入壓力空氣使活塞桿縮回,退后再調整。
QP12.7氣動制動器四、維修
QP12.7氣動制動器 當摩擦片磨損后,工作行程增大至8mm時,需立即調整桿6使工作行程重新調整4mm左右,否則制動失效,調整后應擰緊螺母7,當摩擦塊12磨損到6mm左右時需更換磨損塊,更換步驟如下:
QP12.7氣動制動器 1、氣缸,
2、右制動臂
3、復位彈簧
5、活塞桿
6、調整桿
7、螺母
8、左制動臂
9、基座
10、制動塊
11、彈簧鋼絲
12、摩擦塊
QP12.7氣動制動器應用:
QP12.7氣動制動器QP系列氣動鉗盤式制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速及電纜、造紙、鋼板等機械的緊張控制領域。
