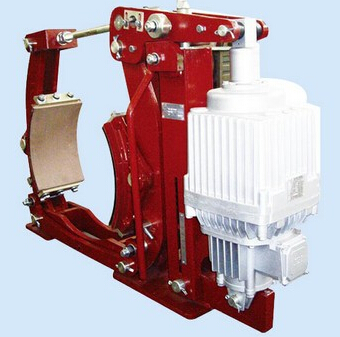

YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動,產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置,具有如下特點:
1.動作性能優良,密封性能好,外殼防護等級高。
2.壓鑄成型制動襯墊,更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔,制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置,自動均等無須調整,均等效果極佳。
正常工作條件
環境溫度-20℃~+50℃;
周圍工作環境中不得有易燃、易爆、及腐蝕氣體,空氣相對濕度不大于90%;
一般用于三相交流電源50Hz、380V(請注意推動器銘牌)
電機安裝地點海拔高度符合GB755-87。
主要技術參數
型號 | 制動力矩N.M | 退矩 | b | C | D | d | F | G1 | G2 | H | h1 | i | K | M | |
推動器 | 匹配推動器 | ||||||||||||||
YWZ9-200/23 | Ed23/5 | 0.7 | 80 | 160 | 200 | 14 | 90 | 165 | 255 | 490 | 160 | 55 | 145 | 140 | |
YWZ9-200/30 | Ed30/5 | ||||||||||||||
YWZ9-250/23 | Ed23/5 | 1.0 | 100 | 160 | 250 | 18 | 100 | 200 | 290 | 550 | 190 | 65 | 180 | 170 | |
YWZ9-250/30 | Ed30/5 | ||||||||||||||
YWZ9-250/50 | Ed50/6 | 195 | |||||||||||||
YWZ9-300/30 | Ed30/5 | 1.25 | 125 | 160 | 300 | 18 | 115 | 245 | 315 | 580 | 225 | 80 | 220 | 215 | |
YWZ9-300/50 | Ed50/6 | 165 | |||||||||||||
YWZ9-300/80 | Ed80/6 | ||||||||||||||
YWZ9-315/30 | Ed30/5 | 1.25 | 125 | 160 | 315 | 18 | 115 | 245 | 315 | 580 | 225 | 80 | 220 | 215 | |
YWZ9-315/50 | Ed50/6 | 195 | |||||||||||||
YWZ9-315/80 | Ed50/6 | ||||||||||||||
YWZ9-400/50 | Ed50/6 | 1.25 | 160 | 195 | 400 | 22 | 140 | 300 | 400 | 710 | 280 | 100 | 270 | 275 | |
YWZ9-400/80 | Ed80/6 | ||||||||||||||
YWZ9-400/121 | Ed121/6 | 240 | 770 | ||||||||||||
YWZ9-500/80 | Ed80/6 | 1.6 | 200 | 195 | 500 | 22 | 180 | 365 | 505 | 840 | 335 | 130 | 325 | 340 | |
YWZ9-500/121 | Ed121/6 | 240 | |||||||||||||
YWZ9-500/201 | Ed201/6 | ||||||||||||||
YWZ9-600/121 | Ed121/6 | 1.6 | 250 | 240 | 600 | 27 | 220 | 450 | 580 | 1025 | 425 | 170 | 400 | 425 | |
YWZ9-600/201 | Ed201/6 | ||||||||||||||
YWZ9-600/301 | Ed301/6 | ||||||||||||||
YWZ9-630/121 | Ed121/6 | 1.6 | 250 | 240 | 630 | 27 | 220 | 450 | 580 | 1025 | 425 | 170 | 400 | 425 | |
YWZ9-630/201 | Ed201/6 | ||||||||||||||
YWZ9-630/301 | Ed301/6 |
制動器產品應用:
電力液壓鼓式制動器,廣泛應用于各種起重運輸、港口裝卸、冶金設備、礦山機械及工程機械中各種機構的減速和停車(維持)制動。
主要特點
1、性能安全可靠,制動平穩,動作頻率高;
2、主要?jiǎng)鱼q點裝有自潤滑軸承,傳動效率高,壽命長,使用過程中無需潤滑;
3、聯鎖式退距均等裝置和瓦塊自動隨位裝置,可始終保持兩側瓦塊退距均等且無需調整,完全避免因退距不均使一側制動襯墊浮貼制動輪現象;
