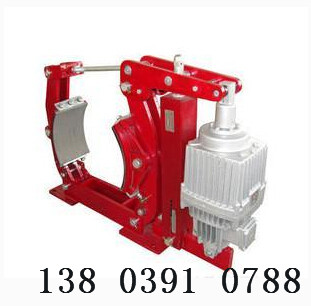

YWZ9-315/E50電力液壓塊式制動器生產廠家
YWZ9系列液壓制動器一、概述
YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優(yōu)良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要動動鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果極佳。二、使用條件1、環(huán)境溫度-20℃~+50%（低于推動器改為YH-10航空液壓油）
2、空氣度不大于90%
3、一般用于三相交流電源，50HZ，380V；
4、海高度符合GB755-87標準；
5、在無爆炸危險，且介質中無足以腐蝕金屬和破壞絕緣的氣體及放電塵埃中；三、外形尺寸圖
四、技術數據、外形尺寸表（毫米）
型號制動力矩N.M退矩bCDdFG1G2Hh1iKM推動器匹配推動器
YWZ9-200/23Ed23/5 0.780160200149016525549016055145140
YWZ9-200/30Ed30/5
YWZ9-250/23Ed23/5 1.01001602501810020029055019065180170YWZ9-250/30Ed30/5
YWZ9-250/50Ed50/6 195
YWZ9-300/30Ed30/5 1.251251603001811524531558022580220215YWZ9-300/50Ed50/6 165
YWZ9-300/80Ed80/6
YWZ9-315/30Ed30/5 1.251251603151811524531558022580220215
YWZ9-315/50Ed50/6 195YWZ9-315/80Ed50/6
YWZ9-400/50Ed50/6 1.2516019540022140300400710280100270275
YWZ9-400/80Ed80/6
YWZ9-400/121Ed121/6 240770YWZ9-500/80Ed80/6 1.620019550022180365505840335130325340
YWZ9-500/121Ed121/6 240
YWZ9-500/201Ed201/6
YWZ9-600/121Ed121/6 1.6250240600272204505801025425170400425YWZ9-600/201Ed201/6
YWZ9-600/301Ed301/6
YWZ9-630/121Ed121/6 1.6250240630272204505801025425170400425YWZ9-630/201Ed201/6
YWZ9-630/301Ed301/6
YWZ9-700/201Ed201/6 1.6280240700272405006301120475190450476
YWZ9-700/301Ed301/6
YWZ9-710/201Ed201/6 1.6280240700272405006301120475190450476
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
性能及結構特點：、性能安全可靠，制動平穩(wěn)，動作頻率高。、無需調整聯鎖式等退距裝置，在使用過程中始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊浮貼制動輪的現象，并設有瓦塊自動隨位裝置。、主要擺動鉸點均設有自動潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑。、制動彈簧布置在彈簧管（架）內，并在一側設有制動力矩標尺，制動力矩直接顯示，調整方便直觀。、制動襯墊與制動瓦塊采用卡裝插入式，安全可靠，更換方便，快捷，備有無石棉、含石棉等不同材質的制動襯墊供用戶選擇。質量保證、價格合理、服務至上、售后完善
