ED30/5 ED50/6 ED80/6專業液壓推動器廠家
發布時間：2017-08-22 00:15:40 文章來源：dhzdhbrs 點擊次數：4581次
優質ED23/5 ED30/5 ED50/6 ED80/6 ED121/6 ED201/6專業液壓推動器廠家，產品性能安全可靠，制動平穩，動作平率高，使用壽命長，
|
|
|
|
用途
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。 正常工作條件
電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
使用條件：
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝） 主要技術參數
型號 | 額定推力
(N) | 額定行程
(mm) | 動作行程 | 制動彈簧力
(N) | 額定頻率
(Hz) | 輸入功率
(W) | 額定電壓
(V) | 額定電流
(A) | 最大工作頻率 | 重量(Kg) | 上升 | 下降 | 短行程推動器 | 偏差±20% | ED23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 | ED30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 | ED50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 | ED80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 | ED121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 | ED201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 | ED301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
用途
連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。
表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

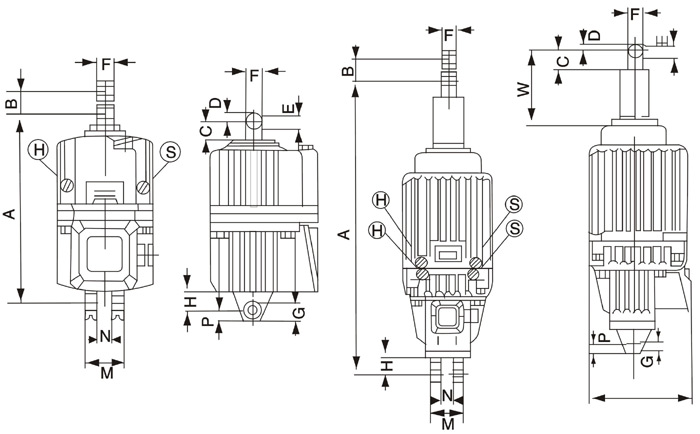

主要技術參數
型號 | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Q | R | S | T | U | ED23/5 | 286 | 50 | 26 | 12 | 12 | 20 | 16 | 20 | 160 | 80 | 80 | 40 | 200 | 16 | 85 | 55 | 75 | 100 | 20 | ED30/5 | 370 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 197 | 16 | 85 | 55 | 75 | 100 | 20 | ED50/6 | 435 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | 85 | 55 | 75 | 100 | 20 | ED80/6 | 450 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | 85 | 55 | 75 | 100 | 20 | ED50/12 | 515 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 |
|
|
|
|
| EN80/12 | 530 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 |
|
|
|
|
| EN121/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 | EN201/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 | EN301/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
|
|
|
|
|
|
|
|
