電力液壓推動器焦作制動器總廠

電力液壓推動器焦作制動器總廠

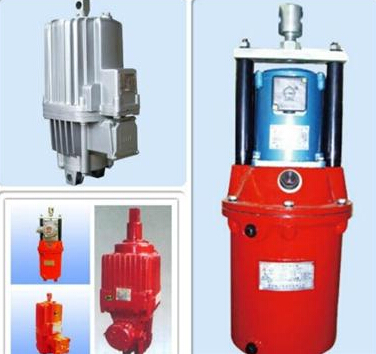

ED系列電力液壓推動器，YT1系列電力液壓推動器，BED系列電力液壓推動器，BYT1系列電力液壓推動器列操作次數每小時可達720次。符合JB/ZQ4388-86標準；

YT1系列電力液壓推動器：

YT1-18ZB/2；YT1-25ZB/4；YT1-45Z/5；YT1-90Z/8；YT1-125Z/10；YT1-180Z/10；YT1-320Z/12；YT1-320Z/20；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12；YT1-320Z/12；YT1-350/12；

YT1-350/20；YT1-350/35；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12

ED系列電力液壓推動器：

ED-23/5；ED-30/5；ED-50/6；ED-80/6；ED-121/6；ED-201/6；ED-301/6；ED-50/12；ED-80/12；ED-121/12；ED-201/12；ED-301/12；ED-630/12

推動器主要由三部分組成：電動機、離心泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方軸端部裝離心葉輪，當推桿動作時，方軸在空心的電動機軸中上下滑動并傳動扭矩。

通電時，電動機帶動葉輪旋轉，產生油壓推動活塞推桿迅速上升，當完成額定行程，達到規定的油壓，活塞在外載力的作用下迅速下降，回到起始位置。

5技術參數及外形安裝尺寸
6、安裝調整與使用要求

6.1推動器的安裝

6.1.1首先察看推動器銘牌上的型號是否與所需相符。

6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。

6.1.3推動器用于垂直安裝或傾斜安裝不超過±15°，連桿(7)朝上。

6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。

6.1.5推動器配用已取得隔爆合格證的合格電動機。

6.1.6推動器電機接線時，要認真對照電機銘牌接線。

6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。

6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!

6.2推動器的使用

6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。

6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。

6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。

6.2.4根據周圍介質溫度的不同，推薦按下表選用液壓油：




6.2.5推動器在工作狀態下,活塞的最下端位置應與缸底保持一定距離(一般不小于5mm)，否則影響正常工作。

7、 使用與維護

7.1使用前應按6.1條檢查，正確無誤后，即可投入使用。

7.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。

警告：嚴禁設集油坑。加強巡視，一經發現溢油或漏油時，必須立即處理。

7.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見6.1.2條）。

8、儲存運輸

8.1在儲存推動器時，應保持干燥，防止受潮，避免周圍環境溫度的急劇變化。

8.2在運輸中，要防止雨淋，不能用繩子套在推桿上搬運。
