鉗盤式制動器工作原理

產品介紹：

制動器：

          電力液壓制動器  電力液壓鼓式制動器  電磁塊式制動器  電力液壓防風鐵楔制動器

          安全防風制動器  電磁失效保護盤式制動器  電力液壓臂盤式制動器  風電偏航制動器

          風電主軸制動器  氣動鉗盤式制動器  液壓失效保護鉗盤制動器  電磁失效保護制動器

          液壓直動盤式制動器  電磁鉗盤式制動器  氣動失效保護制動器  液壓直動制動器

          電機盤式制動器

推動器：

         電力液壓推動器  防爆電力液壓推動器

剎車片：

         1.普通材料（耐高溫400度）

         2.高耐磨材料（普通材料4-8倍使用壽命）

         3.特耐磨材料（普通材料8-12倍使用壽命）

         4.防爆材料

         5.銅基材料（耐高溫800度）

         6.防腐材質

非標品：

1.YQP系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365

2.SB系列：SB50 SB100 SB160 SB250 SB365

3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III

4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40

5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41

6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195

7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120

8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE

9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A

10.輪邊:YLBZ25-160 YLBZ40-160 YLBZ40-180 YLBZ40-200 YLBZ40-150 YLBZ63-180 YLBZ63-200

YLBZ63-210 YLBZ100-200

11.銅基：FSH30 BSFA70 HB30

12.鉆機：BSC90 ZWPS65-1

13.風電高速軸：（0.8兆瓦、1.5兆瓦、2兆瓦）

根據您的需求選擇耐溫，耐磨，選用材料，提供圖紙，或提供技術要求設計摩擦系數按照要求生產。

 制動力有一組碟形彈簧通過傳遞把力施加在兩個摩擦片上產生。

當釋放能量消失 或發現機械系統出現故障，

制動器動作與制動力相平衡的釋放以能量由下列方式

產生： 電力型 SE 系列 液壓型 SH 系列 氣動型 SP 系列 2 種失效保護盤式制動器

A ：工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補

償裝置，響應時間短。安裝公差大：制動盤端面跳動，最大值

0.2mm.

。底座相 對于盤的垂直度偏差，最大值 4%o 。制動盤相對于底座的中心距偏差最大值

2.5mm. 該系列包括下列類型制動器：

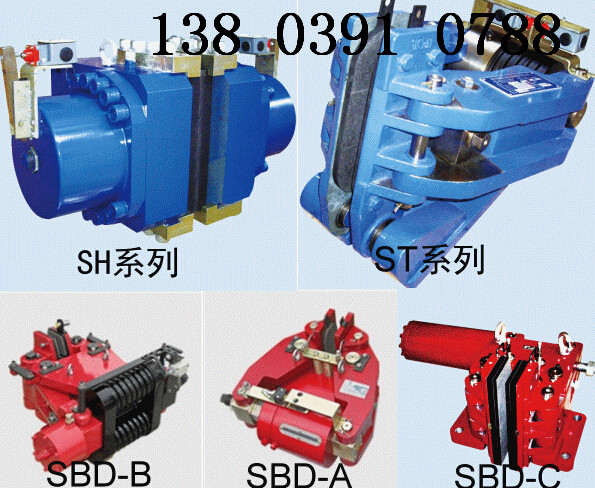

561SE 560SE 56SE 5SE 450SE 4SE 3SE 制動器。 電磁釋放。 工作時需有 ESE/ESP 電控箱。 5SH 450SH 4SH 3SH 904SH 制動器。 液壓釋放。 工作時需有液壓站。

5SP 450SP 4SP 3SP 制動器。 氣動釋放。 B ：保持和緊急制動器：制動力大，和各種制動器一樣。發現超速的情況下，用

作緊急制動器，正常情況下靜態制動器響應時間短。帶襯墊磨損手動調整裝置。

安裝公差大：

制動盤端面跳動： 最大值 0.2mm 。底座相對于盤的垂直度偏差， 4%0 。 安裝尺寸：看數據表。

該系列包括系列類型制動器：

所有 SE 系列。 電磁釋放。 工作時帶有電控箱 ESE/ESP

。 所有 SH 系列 主要是 ST 系列。 液壓釋放。 工作時帶有液壓站。 所有 SP 系列。 氣動釋放。

直動制動器：

制動力由下列方式產生： 液壓或氣壓 電流 液壓型 ADH 系列 氣壓型 ADP 系列 電力型 ADE 系列 使用壓力控制裝置調整和控制相應的壓力產生制動力來滿足使用要求。

一些制動器可安裝一個襯墊磨損自動調節裝置和一個襯墊復位系統。

制動襯墊：

制動襯墊為無石棉型：

M 型襯墊 用于動態、高速。 A 型襯墊 用于靜態或速度非常低時。

其他：

根據用戶不同要求，可加裝下列裝置：

襯墊磨損顯示 制動顯示 手動釋放顯示。
