電力液壓制動器制動輪聯軸器安裝方法

電力液壓制動器制動輪聯軸器安裝方法

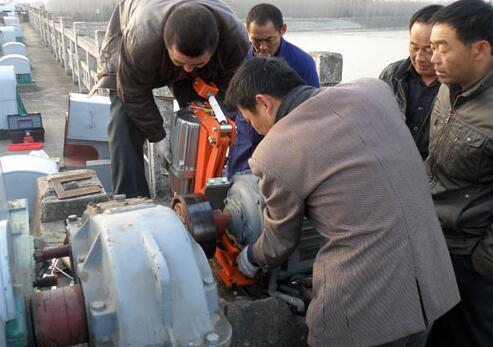

聯軸器的找正，分為四個步驟。現在仔細講一下。

　　1、聯軸器徑向找正

　　聯軸器找正時，應先進行垂直方向的調整。前、后腳墊片的厚度可通過三點檢測數據計算，檢測出兩軸的偏移量?？蓜佣寺?lián)軸器外緣直徑加上聯軸器外緣到軸向千分表桿孔中心的距離；可動端聯軸器端面到可動端前腳螺栓中心的距離；可動端前、后腳螺栓中心的距離。由以上數據，可知前、后腳墊片的厚度。若電機比固定端高，應減墊片；若電機比固定端低，應加墊片。

　　垂直方向調整后，各點檢測數據發生了變化，應該重新在1點位置清零，重新測得2、3點的數據。調整后，只需檢驗和是否在允許的誤差范圍內即可。

　　2、聯軸器原理找正

　　將電機可動端端面圓在固定端端面上的投影近似看成正圓，由于可動端中心到固定端端面的距離不變。若想同時滿足，可動端軸線與固定端軸線絕對是在一條線上，只是理想的找正狀態。實際找正時，先設定允許誤差，當找正時產生的誤差在允許誤差范圍內時，找正結束。在很多場合中，泵的下檢測點無法進行檢測，找正工作將無法進行。

　　3、三點打表法找正步驟

　　(1)在固定端和可動端的聯軸器上分別固定磁性固定座、測量桿和千分表；(2)將軸轉到1點位置，分別將兩千分表清零；(3)再將軸轉到2點位置，讀出數據；(4)再將軸轉到3點位置，讀出數據；(5)分別計算(6)將電機前、后腳螺栓松開，在電機前、后腳分別墊、厚的墊片，移動電機，盡量使兩聯軸器靠緊，再將電機前、后腳螺栓擰緊，在1點位將兩千分表清零，在2、3點位讀出數據，與設定的允許誤差值比較，若沒有達到精度要求，重復以上步驟2-6；(7)步驟6滿足后，將電機前、后腳螺栓稍松開，將千分表保持在3點位，用銅棒敲打可動端的前、后腳，和可動端的中部，進行水平方向找正，直到、在允許誤差范圍內；(8)步驟7滿足后，將可動端前、后腳螺栓擰緊，找正結束。

　　4、聯軸器軸向找正

　　水平方向找正不需要計算可動端的前、后腳量，在1點位將軸向和徑向千分表清零，讀取3點位軸向和徑向千分表讀數，用銅棒敲打可動端進行軸線調整。先觀察軸向千分表讀數，用銅棒敲打可動端的前、后腳，將3點位的軸向讀數調到原來的一半。再觀察徑向千分表讀數，用銅棒敲打可動端的中部，將3點位的徑向讀數也調到原來的一半。這需要反復進行調整。調整結果應使和在允許誤差范圍內。

　　膜片聯軸器裝置措施：膜片聯軸器裝置前，應清洗兩軸端面，反省端面鍵槽口等共同狀況；膜片聯軸器裝置今后，正常運轉一個班，必需反省一切螺釘；為了避免膜片在高速運轉發作的微動磨損，招致膜片螺栓孔呈現微裂而損壞，可在膜片之間涂以二硫化鉬等固體光滑劑或?qū)δて獗磉M(jìn)行減磨涂層處置，高速膜片聯軸器；應防止長時間超載運用和操作變亂的發作；在任務運轉中，應常常反省膜片聯軸器能否發作異常景象，若有異常景象發作必需及進維修；在能夠因為運轉的膜片聯軸器惹起人身和設備變亂的各個場地必需接納恰當?shù)钠桨卜雷o(hù)辦法。注意聯軸器裝置的問題，正確的處理好保障安裝的完成。定期的觀察、檢查、保養的工作，切合實際的做到安裝。

制動器具體型號：

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

電力液壓制動器如何維修及注意事項？

維修
1.主油缸儲液箱蓄液
注意：切勿過量加注制動液。過量加注制動液，在制動系統操作時，會導致制動液溢流到發動機排氣部件上，易引起起火傷人。
主油缸儲液箱與主油缸間用導管連接。儲液箱位于車輛左側,發動機罩下。主油缸儲液箱含有足夠的制動液,因此,在正常條件下儲液箱不需要維護。主油缸中的低制動液傳感器制動液液面低于標準時會發出警告。
拆卸儲液箱蓋前,先要進行清理,以免塵土進入儲液箱。
·拆卸旋蓋和膜片。
·儲液箱的加注量不得超過最大加注液面。
·安裝旋蓋和膜片。
2.主油缸儲液箱的更換
1)拆卸
·拆去液面?zhèn)鞲衅鹘泳€盒。
·除去制動儲液箱的外蓋。排去導套內的液體。
·用虹吸管將制動液箱內的制動液排得越空越好。
·使制動主油缸和輸液管分開。
重要注意事項：注意溢出的制動液。
·用導水器抬高隔壁的封蓋,打開制動液箱。
·撬開制動主油缸上輸液管的封蓋。
·檢查儲液箱是否開裂或變形。必要時,更換儲液箱。
·用不含潤滑油的壓縮空氣清理儲液箱。
·用不含潤滑油的壓縮空氣干燥儲液箱。
2)安裝
·用制動泵粘貼劑貼上新的封條,插入制動主油缸并安裝輸液管。
·用新的六角螺母來裝配制動儲液箱。
制動儲液箱至隔壁擰緊力矩為3牛頓米。
·安裝導水器和隔壁封蓋。
·連接液面?zhèn)鞲衅麟娊宇^。
3)檢查
