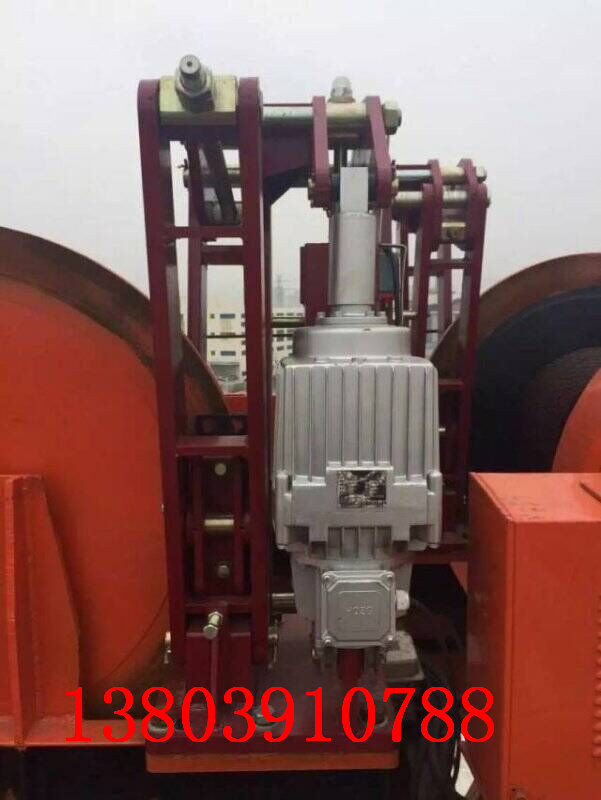

杠桿式制動臂型盤式制動器YPZ2 Ⅰ、Ⅱ、Ⅲ符合德國DIN15435 標準

YPZ2 Ⅰ、Ⅱ、Ⅲ符合德國DIN15435 標準; YPZ2 Ⅳ、V、Ⅵ符合德國DIN15435 標準和JB/T7020-2006標準。

主要特點：YPZ2 Ⅰ、Ⅱ、Ⅲ退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等; YPZ2 Ⅳ、V、Ⅵ聯鎖退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊浮貼制動盤的現象，并設有瓦塊自動隨位裝置。主要擺動絞點均安裝有自潤滑軸承，傳動效率高壽命長，在使用過程中無需潤滑; 制動彈簧布置在方形彈簧管內;并在一側設有制動力矩標尺，制動力矩直接顯示調整方便直觀; 無石棉制動襯墊為插裝方式，更換方便快捷。 制動襯墊磨損自動補償裝置，可使瓦塊退距和制動器力矩在使用過程中保持恒定; 可通過增設附加裝置實現某些附加功能; 手動釋放裝置; 釋放和閉合限位開關，可實現制動器是否正常釋放或閉合信號顯示; 制動襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的制動信號顯示; 采用延時閥的Ed 系列推動器，可實現制動器的延時閉合，制動平穩。

制動臂型盤式制動器有兩種結構形式，一種為本文所介紹的杠桿(或拉桿)式，稱為I型，另一種為楔塊式，稱為Ⅱ型。

(1)杠桿式制動臂型盤式制動器

      杠桿式制動臂型盤式制動器的設計總圖如圖l所示，這種制動器具有以下特點；

      ①上閘彈簧采用圓柱形彈簧，垂直安裝，比蝶形彈簧剛度小。

      ②易于裝設制動襯墊磨損自動補償裝置。

      ⑧松閘裝置(推桿)通用性好。

      ④結構簡單、制造容易、易于推廣使用。

      其不足之處為外形尺寸較大，機械效率稍低。

用于起重機起升組織支持電力液壓推動器，或是礦井晉升機的安全電力液壓推動器，制動轉矩要符合儲藏，應有安全系數；用于水平行走的機械車輛等，制動轉矩以滿意作業需要為宜，不可過大，防止機械設備的振蕩或是零件的損壞。http://www.sdthgg.com/盤式制動器環境溫度: -20 ℃-50℃ 。 周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90% 一般用于三相交流電源: 380V 、50HZ o (根據需要也可生產60Hz或不同的電莊、請注意推動器銘牌，請訂貨時事先說明) 。 使用地點的海拔高度符合GB755-2000。當?shù)陀?20 ℃時，推動器工作油改用YH-10航空液壓油或按要求帶加熱器，詳情參考Ed推動器樣本。 戶外雨雪浸蝕或有腐蝕性氣體和介質應采用防腐型產品盤式制動器YPZ2系列電力液壓臂盤式制動器：

YPZ2-315I/23；YPZ2-315I/30；YPZ2-315I/50；YPZ2-315I/80；YPZ2-355I/23；YPZ2-355I/30；YPZ2-355I/50；YPZ2-355I/80；YPZ2-400I/30；YPZ2-400I/50；YPZ2-400I/80；YPZ2-450I/50；YPZ2-450I/80；YPZ2-450Ⅱ/50；YPZ2-450Ⅱ/121；YPZ2-450Ⅱ/201；YPZ2-500Ⅱ/50；YPZ2-500Ⅱ/80；YPZ2-500Ⅱ/121；YPZ2-500Ⅱ/201；YPZ2-560Ⅱ/50；YPZ2-560Ⅱ/80；YPZ2-560Ⅱ/121；YPZ2-560Ⅱ/201；YPZ2-630Ⅱ/80；YPZ2-630Ⅱ/121；YPZ2-630Ⅱ/201；YPZ2-710Ⅱ/121；YPZ2-710Ⅱ/201；YPZ2-630Ⅲ/201；YPZ2-630Ⅲ/301；YPZ2-710Ⅲ/201；YPZ2-710Ⅲ/301；YPZ2-800Ⅲ/201；YPZ2-800Ⅲ/301；YPZ2-900Ⅲ/201；YPZ2-900Ⅲ/301；YPZ2-1000Ⅲ/201；YPZ2-1000Ⅲ/301；YPZ2-1250Ⅲ/201；YPZ2-1250Ⅲ/301

YPZ3系列電力液壓臂盤式制動器：

YPZ3-315I/23；YPZ3-315I/30；YPZ3-315I/50；YPZ3-315I/80；YPZ3-355I/23；YPZ3-355I/30；YPZ3-355I/50；YPZ3-355I/80；YPZ3-400I/30；YPZ3-400I/50；YPZ3-400I/80；YPZ3-450I/50；YPZ3-450I/80；YPZ3-450Ⅱ/50；YPZ3-450Ⅱ/80；YPZ3-450Ⅱ/121；YPZ3-450Ⅱ/201；YPZ3-500Ⅱ/50；YPZ3-500Ⅱ/80；YPZ3-500Ⅱ/121；YPZ3-500Ⅱ/201；YPZ3-560Ⅱ/50；YPZ3-560Ⅱ/80；YPZ3-560Ⅱ/121；YPZ3-560Ⅱ/201；YPZ3-630Ⅱ/80；YPZ3-630Ⅱ/121；YPZ3-630Ⅱ/201；YPZ3-710Ⅱ/121；YPZ3-710Ⅱ/201；YPZ3-630Ⅲ/201；YPZ3-630Ⅲ/301；YPZ3-710Ⅲ/201；YPZ3-710Ⅲ/301；YPZ3-800Ⅲ/201；YPZ3-800Ⅲ/301；YPZ3-900Ⅲ/201；YPZ3-900Ⅲ/301；YPZ3-1000Ⅲ/201；YPZ3-1000Ⅲ/301；YPZ3-1250Ⅲ/201；YPZ3-1250Ⅲ/301
