MWZ315節能交流電磁鐵塊式制動器

直流電磁鐵通電，利用電磁的推力來消除制動彈簧的作用力，將制動夾鉗打開，即解除制動。制動時，直流電磁鐵斷電，即停止工作，利用壓縮彈簧的作用力使制動夾鉗夾緊進行制動，制動器用電磁鐵,包括電磁鐵和電子控制保護電路,電磁鐵包括定鐵、動鐵、鐵芯線圈,線圈裝在定鐵上,定鐵和動鐵上裝有滑套,電子控制保護電路包括電磁鐵線圈用整流電路冶金、建筑、化工、食品、機床、舞臺、電梯、輪船、包裝等機械中，及在斷電時（防險）制動等場合。

利用電磁效應實現制動的制動器，分為電磁粉末制動器和電磁渦流制動器，電磁摩擦式制動器等多種形式.

電磁粉末制動器：激磁線圈通電時形成磁場，磁粉在磁場作用下磁化,形成磁粉鏈,并在固定的導磁體與轉子間聚合，靠磁粉的結合力和摩擦力實現制動。激磁電流消失時磁粉處于自由松散狀態，制動作用解除。這種制動器體積小，重量輕,激磁功率小,而且制動力矩與轉動件轉速無關，但磁粉會引起零件磨損。它便于自動控制，適用于各種機器的驅動系統。

電磁渦流制動器：激磁線圈通電時形成磁場。制動軸上的電樞旋轉切割磁力線而產生渦流。電樞內的渦流與磁場相互作用形成制動力矩。電磁渦流制動器堅固耐用、維修方便、調速范圍大；但低速時效率低、溫升高，必須采取散熱措施。這種制動器常用于有垂直載荷的機械中。

電磁摩擦式制動器：激磁線圈通電產生磁場，通過磁軛吸合銜鐵，銜鐵通過聯結法蘭實現對軸制動。應避免使用電磁鐵制動器，防止粉塵進入電磁鐵間隙影響電磁鐵的吸合。對于特殊或重要的場合，應根據需要增設制動器的附加功能。在溫度較低的環境中，可使用電力液壓推動器的加熱器。對于啟動與制動過程轉換有嚴格要求時，加裝行程開關以了解制動器的開閉狀態。對于維護、調整較難實施的環境，可加裝制動間隙均等裝置和摩擦片磨損自動補償裝置。增設手動松閘裝置可在特殊情況下人工打開制動器。

另外還細分為 電磁盤式制動器 干式多片電磁鼓式制動器 濕電磁塊式制動器等等。注意事項編輯

1、請?jiān)谕耆珱]有水分、油分等的狀態下使用電磁制動器，如果摩擦部位沾有水分或油分等物質，會使摩擦扭力大為降低，制動的靈敏度也會變差，為了在使用上避免這些情況，請加設罩蓋。

2、在塵埃很多的場所使用時，請將制動器全部放入箱中。60KGM以下的電磁制動器可以使用直立型，即使是更高的機種也可以使用。

3、用來安裝制動器的長軸尺寸請使用JIS0401 H6或JS6的規格。用于安裝軸的鍵請使用JIS B1301-1959所規定的其中一種。

4、考慮到熱膨脹等因素，安裝軸的推力請選擇在0.2MM以下。

5、安裝時請?jiān)跈C(jī)械上將吸引間隙調整為規定值的正負20%以內。

6、請使托架保持輕盈，不要使用制動器的軸承承受過重的壓力。

7、關于組裝用的螺釘，請利用彈簧金屬片、接著劑等進行防止松弛的處理。

8、利用機械側的框架維持引線的同時，還要利用端子板等進行確實的連接

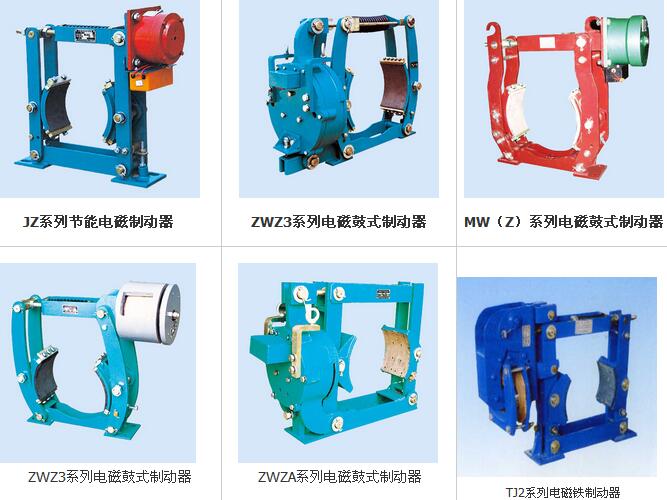

ZWZA系列直流電磁塊式制動器：

ZWZA-400；ZWZA-500；ZWZA-600；ZWZA-700；ZWZA-800；

ZWZ2系列直流電磁塊式制動器：

ZWZ2-160/100；ZWZ2-160/200；ZWZ2-200/100；ZWZ2-200/200；ZWZ2-200/300；ZWZ2-250/200；ZWZ2-250/300；ZWZ2-315/200；ZWZ2-315/300

ZWZ3A系列直流電磁塊式制動器：

ZWZ3A-400/400；ZWZ3A-400/500；ZWZ3A-500/400；ZWZ3A-500/500；ZWZ3A-500/600；ZWZ3A-630/500；ZWZ3A-630/600；ZWZ3A-630/700；ZWZ3A-710/600；ZWZ3A-710/700；ZWZ3A-710/800；ZWZ3A-800/700；ZWZ3A-800/800

TJ2系列交流電磁塊式制動器：

TJ2-100/100；TJ2-200/100；TJ2-200/200；TJ2-300/200；TJ2-300/300

JZ系列節能電磁塊式制動器：

JZ-100；JZ-200；JZ-300；JZ-400；JZ-500；JZ-600

MW系列節能交流電磁塊式制動器：

MW-100；MW-160；MW-200；MW-250；MW-315；MW-400；MW-500；MW-630；MW-710；MW-800

MWZ系列節能直流電磁塊式制動器：

MWZ-100；MWZ-160；MWZ-200；MWZ-250；MWZ-315；MWZ-400；MWZ-500；MWZ-630；MWZ-710；MWZ-800
