產品概述 1、用途

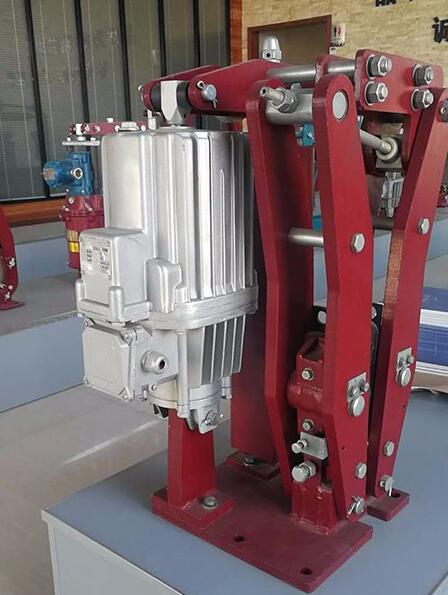

YPZ2 系列電力液壓臂盤式制動器(以下簡稱制動器)廣泛適用于現代化的大型 專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。 該系列制動器安裝尺寸符合德國 DIN5435 標準。 2、特點 該系列制動器具有 主要擺動絞點均設有自潤滑軸承, 傳動效率高、 壽命長、 在使用過程中無需潤滑; 無石棉制動襯墊為插入式,更換方便快捷; 制動襯墊磨損自動補償裝置(單向軸承采用進口) ,可使瓦塊退距和制動器力矩 在使用過程中保持恒定; 等特點。其結構件經過優化設計,安全可靠,根據用戶需要可加裝各種附加裝 置(訂貨需注明) : (1) 、手動釋放裝置 (2) 各種限位開關: 、 (松閘限位開關、 閉閘限位開關、 摩擦片損極限限位開關、 手動釋放限位開關)通過 PLC 控制,實現故障報警(聯鎖) ,保證在使用中的整機安 全。 (3) 、根據用戶需要可提供防腐型產品,可適應沿海地帶鹽霧環境及冶金行業 的酸霧環境。 3、適用條件 適用條件一般為: (1) 、環境溫度-40℃-+45℃.
2) 、周圍工作環境中不得有易燃、易爆及腐蝕性氣體,空氣相對濕度不大于 90%。 (3) 、電源電壓通常為三相 380V、50HZ 交流(根據用戶需要也可生產適用于 60HZ 或其它電源電壓,訂貨時請事先注明) 。 (4)使用地點的海拔高度應符合 GB755-2000 及德國 VDE0530 標準。 、 低于-20℃ 時, 推動器工作液改用 YH-10 航空液壓油或要求帶加熱器, 詳情參考 Ed 推動器使用 說明書。 4、型號意義 YPZ2- □□/□□□-□ 制動器附加功能代號 推動器附加功能代號 推動器推力代號(10N) 推動器代號(E) 制動器中心高(Ⅰ、Ⅱ、Ⅲ) 制動盤直徑 設計序號 制動器型號
制動器附加功能代號表: 制動器附加功能代號表:
功能代號 M K1 K2 K3 S
1
表示意義 摩擦片磨損自動補償裝置 松閘(上升)限位行程開關 閉閘(下降)限位行程開關 摩擦片磨損極限限位開關 左式手動 右式手動 上置式手動
S2 S3
推動器附加功能代號表: 推動器附加功能代號表:
功能代號 C d H S R W 表示意義 制動彈簧 緩沖彈簧 上升延時閥 下降延時閥 加熱器 復位彈簧
液壓抱閘有關抱閘故障現象的判斷
為了更好防止車輛抱閘,采取一系列防范措施,特別是通過對直通貨物列車的抱閘調查,積累了一定的經驗,同時為了能更直觀的查找問題的真實性,采取了以下措施:組織專人對容易發生抱閘的車站逐一進行走訪,加強與站方的聯絡,同發現抱閘情況的各站有關人員進行詳細的了解當時的情況,使我們有一個感性認識,提升抱閘對產生行車危害性的認識。及時與列檢聯絡、反饋故障信息,以此來減少或杜絕此類故障的發生。針對車輛抱閘導致其他配件產生的故障以及嚴重影響正常的行車秩序。
制動抱閘故障是由于制動機故障、手制動機不緩解等原因造成的制動緩解不良、閘瓦不能與車輪踏面分離的鐵路貨車運用故障,其主要危害是擦傷車輪踏面,造成車輪踏面熔渣、輾堆。
當然,盤式制動器也有自己的缺陷。例如對制動器和制動管路的制造要求較高,摩擦片的耗損量較大,成本貴,而且由于摩擦片的面積小,相對摩擦的工作面也較小,需要的制動液壓高,必須要有助力裝置的車輛才能使用。而鼓式制動器成本相對低廉,比較經濟。
YPZ2系列電力液壓臂盤式制動器: YPZ2-315I/23;YPZ2-315I/30;YPZ2-315I/50;YPZ2-315I/80;YPZ2-355I/23;YPZ2-355I/30;YPZ2-355I/50;YPZ2-355I/80;YPZ2-400I/30;YPZ2-400I/50;YPZ2-400I/80;YPZ2-450I/50;YPZ2-450I/80;YPZ2-450/50;YPZ2-450/121;YPZ2-450/201;YPZ2-500/50;YPZ2-500/80;YPZ2-500/121;YPZ2-500/201;YPZ2-560/50;YPZ2-560/80;YPZ2-560/121;YPZ2-560/201;YPZ2-630/80;YPZ2-630/121;YPZ2-630/201;YPZ2-710/121;YPZ2-710/201;YPZ2-630/201;YPZ2-630/301;YPZ2-710/201;YPZ2-710/301;YPZ2-800/201;YPZ2-800/301;YPZ2-900/201;YPZ2-900/301;YPZ2-1000/201;YPZ2-1000/301;YPZ2-1250/201;YPZ2-1250/301
