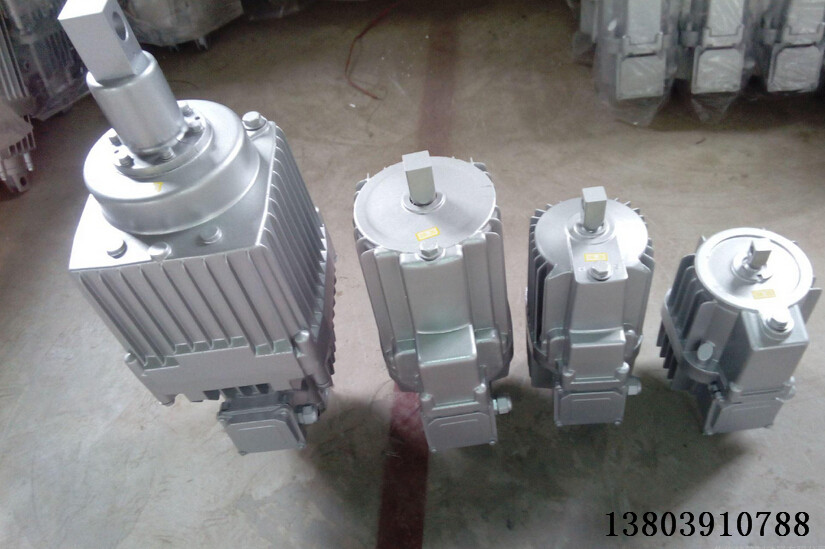

短行程推動器 偏差±20%
ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40
用途
連續工作S1和繼續工作S3,雞毛環境溫度達到+50℃。
表中額定電流系指在額定運行時的線端電流,但如果電源為非額定定值時,勢必引起額定電流的相應變化。環境溫度:-20℃~+50℃,液壓油:DB-25(SY1351-77)低于-20℃時,用YH-10液壓油,可不裝加熱器,用DB-25液壓器,必須裝加熱器。行程時間是在20℃環境溫度時測定的。
主要技術參數
型號 A B C D E F G H K L M N O P Q R S T U
EN23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20
EN30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20
EN50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22
EN80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22
EN121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
