制動器不能正常工作可能導致的后果是什么？ 制動器不能正常工作而發生故障導致設備部分或完全失控使負載自由墜落， 或?qū)θ松碓斐蓚?害，甚至使人喪失生命。 4. 制動器安裝前的檢查： （1） 制動的各零部件是否齊全。 （2） 制動器動作是否靈活。（3） 制動襯墊摩擦面是否清潔。 （4） 核對型號是否和要求相符。 5．推動器不動作有可能的機械原因是： （1）推動器推桿與活塞分離。 (2 )葉輪損壞。 （3）油不足。 6.電力液壓塊式制動器的工作原理? 當機構斷電、停止工作時，制動器的驅動裝置—推動器也同時斷電，停止驅動，這時制動彈 簧的彈簧力通過兩側制動臂傳遞到制動瓦上， 使制動覆面產生規定的壓力， 并建立規定的制 動力矩，起到制動作用，當機構通電驅動時，制動器的推動器也同時通電驅動并迅速產生足 夠的推力推起推桿，迫使制動彈簧進一步壓縮，制動臂向兩側外張，使制動瓦制動覆面脫離 制動輪，消除制動覆面的壓力和制動力矩，停止制動作用。 7.制動器的維護： 制動器每隔 1—3 天（視實際情況）應檢查一次。 （1） 推動器的工作行程是否正常。 （2） 制動彈簧工作長度是否有變化。 （3） 制動輪和制動襯墊表面是否有油污。 （4） 制動襯墊的有效磨損厚度<3mm 時，應更換，每換一次都應重新調整和跑合。 （5） 制動輪出現嚴重裂紋時應更換。 （6） 制動拉桿和彈簧拉桿螺母是否松動。 8.Ed 系列電力液壓推動器工作原理： 電機通電運轉驅動葉輪產生壓力油， 活塞及推桿在壓力油作用下向上推出， 在達到行程終點 后停止并維持在此位置，電源斷開，電機及葉輪停止運轉，油壓消失，推力消除，推桿及活 塞在外力作用下縮回。
1.把制動力矩的彈簧調松。
2.手動提起推動器三角板并調節上部調節螺桿，使抱閘打開間隙為1.5mm（閘皮與制動輪），調節抱閘架下部限位螺絲使抱閘打開間隙兩邊平均分配。
3.調節力矩彈簧達到要求的刻度。
4.擰緊所有的鎖緊螺母。（報閘調完）
5.當閘皮磨損到要求時更換閘皮，并按上面步驟調整。在閘皮磨損過程中，因?yàn)殚l皮的磨損推動器三角板下降，當推動器光桿下降接近補償極限標記時，要及時調整抱閘間隙。
電力液壓推動器YT1,ED,MYT1,YTD配用YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器QP，CQP系列氣動鉗盤式制動器ED,YT1，MYT1等系列電力液壓推動器JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器DCPZ系列電磁鉗盤式制動器YPZ系列臂盤式制動器SBD系列安全制動器SH，ST系列液壓失效保護制動器DADH系列液壓直動制動器SE系列電磁失效保護制動器SP系列氣動失效保護制動器YFX,YDGZ,YLBZ,系列防風制動器

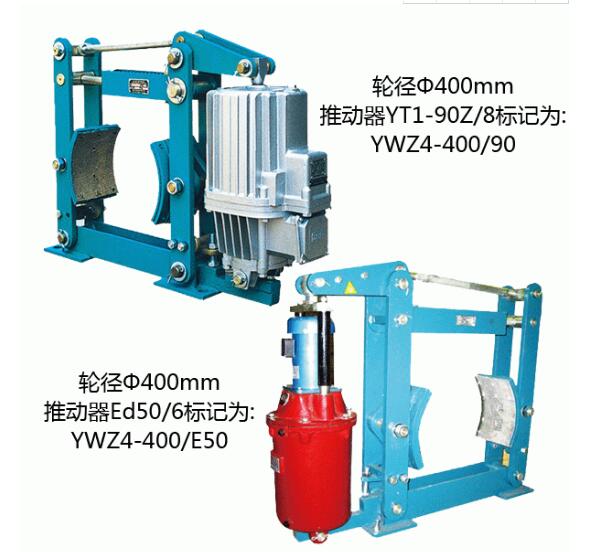

YWZ5系列電力液壓塊式制動器：YWZ9（YWZ5）-250/E23電力液壓鼓式制動器
維護點檢、巡檢應注意以下幾點
(1)定期觀察電力液壓推動器油缸油量，不足時應適當加油。換油時擰開放油塞將油放出．如發現油中有雜質，應清洗機件，另行加油。
(2)引入電源線絕緣應良好。
(3)制動輪的溫度不應超過200℃。制動輪上如有0.5mm深的裂紋時，應重新修磨。
(4)在使用制動器前或長期停用以后，都需在軸銷處加潤滑油，平時應注意定期加潤滑油。在沒有修復所有缺陷時，制動器不能使用。

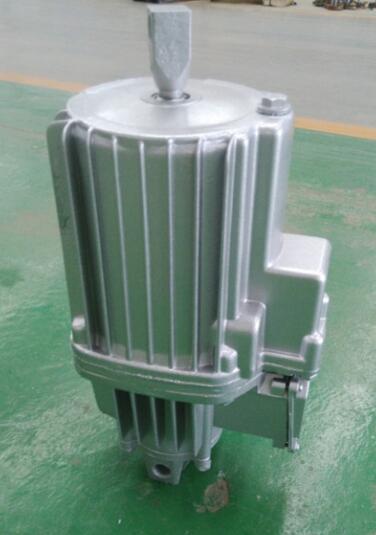

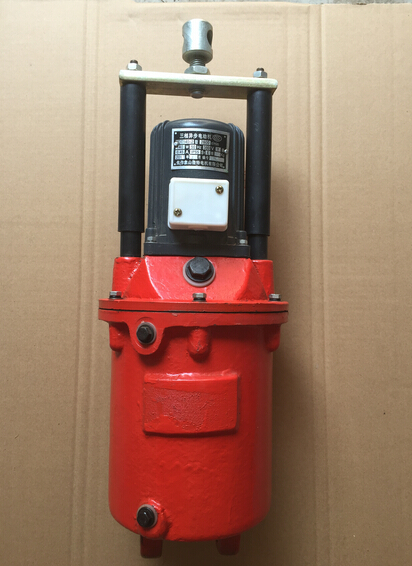

電力液壓推動器的電動機和器身中間用一個蓋連接。器身內裝有一個帶兩根推桿的活塞，活塞內裝有 一個葉辦輪連接在轉軸上，轉軸由裝有滾動軸承的支持盤支承，支持盤扣在活塞上，用螺釘堅固，器身上 端通過推桿與橫梁連接，橫梁上裝有連桿以供用銷軸和相匹配的液壓推桿制動器連接。器身底下的銷孔同 樣供連接用。 當通電時，電動機主軸帶動滑道使轉軸及轉軸上的葉輪高速旋轉。在離心力的作用下，油液管道內的 油產生壓力差，此壓力差使油由活塞上部吸至活塞下部，在活塞下部形成高壓，迫使活塞和固定在其上的 推桿及橫梁迅速上升。當活塞上升到頂端位置時，活塞下部保持恒壓。與此同時，通過杠桿機構壓縮負荷 彈簧（推動器或制動器帶有負荷彈簧者） ，產生機械運動。 （若與 YWZ 系列液壓推桿制動器匹配則松閘）當 斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速下降，迫使油重新流入活塞上部，這 時仍然通過杠桿機構恢復原位，[若與 YWZ 系列制動器匹配則抱閘]。
YT1-18Z/2 YT125ZB/4 YT125ZC/4 YT1-45Z/4 YT1-45Z/5 YT1-45Z/6 YT1-90Z/6 YT1-90Z/8 YT1-125Z/10 YT1-180Z/8 YT1-180Z/10 YT1-180Z/12 YT1-320Z/12(B) YT1-320Z/20(A) YT1-320Z/35 YT1-350Z/12 YT1-350Z/20 YT1-350Z/35
ED23/5 - ED301/6
四、使用規程：
1、安裝試驗： 首先察看電力液壓推動器產品銘牌的推力是否與所需力量相符：削除電動機和器身表油污并檢查推桿升 降是否順利。擰下加油螺塞 5（圖三）及油位螺塞 3，注入適宜的純凈的液壓油，直至螺孔 3 處。然后擰 緊螺塞 3 及螺塞 5。根據不同的周?chē)橘|(zhì)溫度
推薦按表 6 液壓油。 周?chē)橘|(zhì)溫度 +45℃~+21℃ +20℃~+0℃ +0℃~-15℃ -15℃~-30℃ -30℃以下 20 號機械油 GB443-64 10 號變壓器油（凝固點-10℃）SYB1351-62 25 號變壓器油（凝固點-25℃）SYB1351-62 儀表油（凝固點-60℃）GB487-65 酒精及甘油的混合體
推薦選用油液將液壓推動器下部用銷軸連接，將橫梁的連桿用銷軸與杠桿裝置連接。 測試外界電源與電動機銘牌相符后，將電機接線柱與外界電源正確連接。 接通電源，檢查葉輪是否靈活運轉，推桿升降是否順利。 2、使用和維護: 檢查電力液壓推動器的工作是否正常，有無漏油、滲油現象。應經常保持定量的油液。但注意，油位不 能高于油位螺塞，若高于油們螺塞，會出現推桿處、電機和缸蓋處有漏油現象。 至少每六個月檢查一次油液。當油液變質或混入雜物，稠度增大時應該換油。若油選擇不當，應另行選 擇。
